Pianifica un sistema e richiedi documenti →settings_input_componentOpzioni di montaggio del sensore
Quattro modi di installazione
un sensore Halogen
Selezionare la configurazione di montaggio corretta è fondamentale per letture accurate, lunga durata del sensore e manutenzione semplice. Seleziona un sensore certificato e un assieme di montaggio compatibile per il contatto diretto con acqua potabile. Le configurazioni dirette in tubazione e a immersione possono evitare un flusso dedicato del campione allo scarico.
settings_input_component
Inserzione in pressione con estrattore
MP-5F: D-H2WT-P / MP-TOTAL: MP-T-H2WT-P
settings_input_component
Flusso laterale (MKIT)
MKIT
settings_input_component
Immersione
MP-5F: D-H2LF-P / MP-TOTAL: MP-T-H2LF-P
settings_input_component
Raccordo a T in PVC (installazione in tubazione)
MP-5F: D-H2MF-P / MP-TOTAL: MP-T-H2MF-P
Nessuna interruzione
MP-5F: D-H2WT-P / MP-TOTAL: MP-T-H2WT-P
Inserzione in pressione con estrattore
Inserzione in tubazione in servizio — nessuna interruzione necessaria
Il montaggio con inserzione in pressione consente l’installazione e la rimozione del sensore senza arrestare la linea di processo, rendendolo ideale per sistemi continui e condotte principali di distribuzione in servizio dove i tempi di fermo non sono accettabili.
- power_offInstalla e rimuovi senza arrestare il sistema
- water_dropNessuna acqua sprecata — zero flusso di scarico
- speedPressione operativa nominale fino a 145 PSI
- buildRiduce le interruzioni legate alla manutenzione
- location_onIdeale per condotte principali di distribuzione e pozzetti remoti
Ideale per
- Condotte principali del sistema di distribuzione
- Linee ad alta pressione fino a 145 PSI
- Siti di monitoraggio remoto
- Sistemi che richiedono funzionamento continuo
Installazione più semplice
MKIT

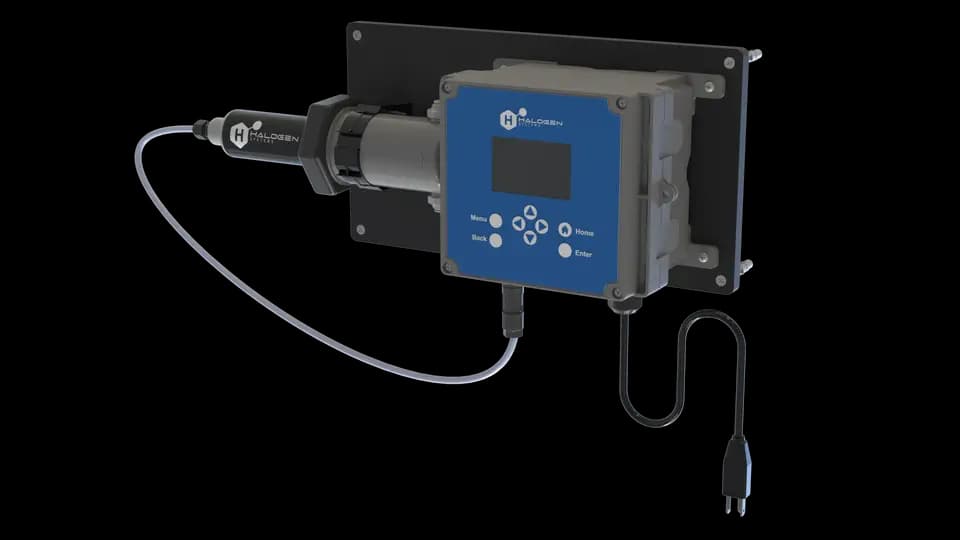

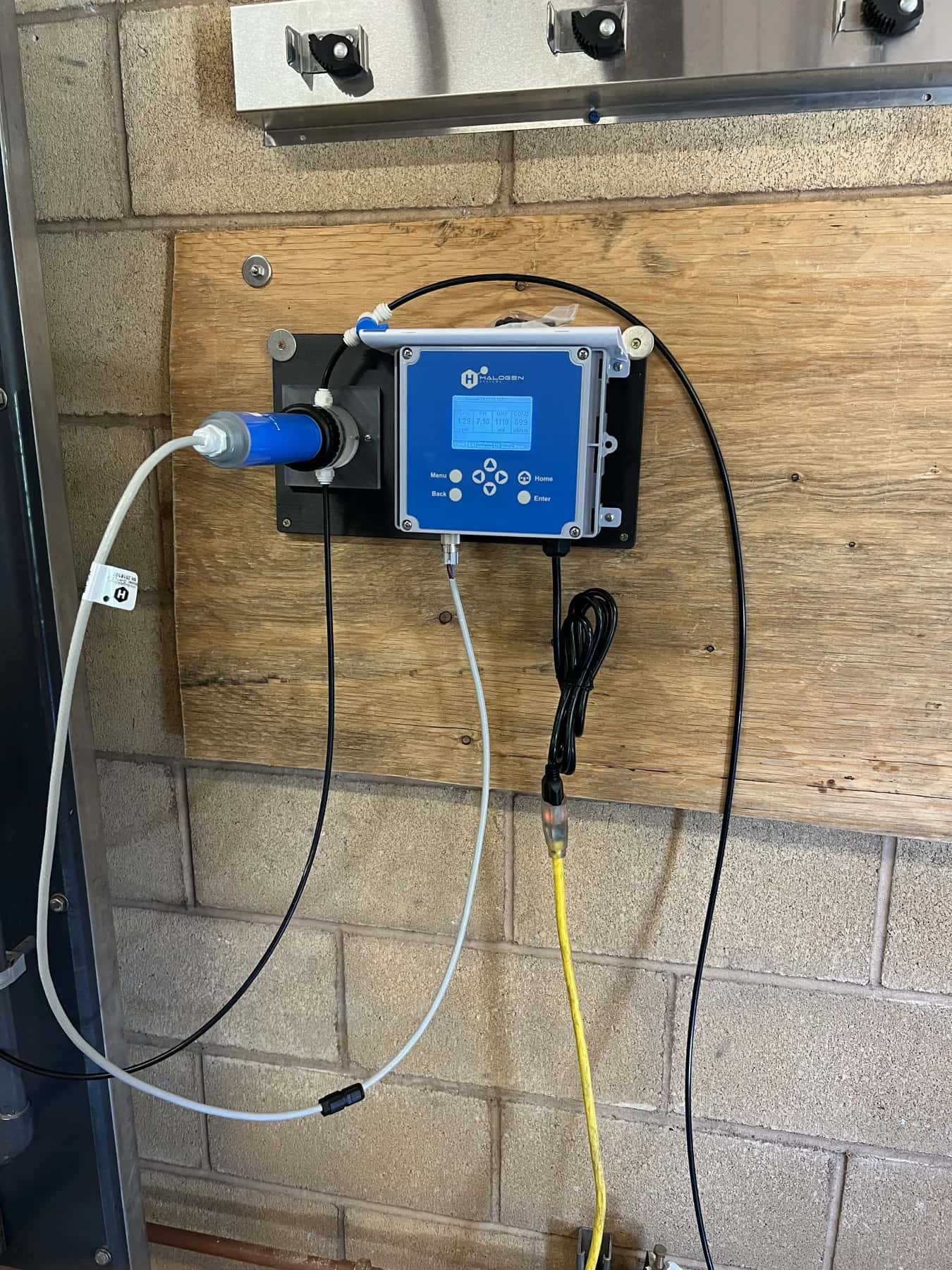

Flusso laterale (MKIT)
Cella di flusso a parete — installazione più semplice
La configurazione MKIT a flusso laterale devia un piccolo flusso di acqua di processo attraverso una cella di flusso separata, a bassa pressione e montata a parete (massimo 60 PSI), che ospita il sensore. Il punto di partenza ideale e ottimo per le dimostrazioni.
- wallMontato a parete — nessuno scarico a pavimento o pannello di campionamento richiesto
- recyclingIl flusso laterale può restituire l’acqua al processo (NSF-61)
- boltInstallazione più rapida e semplice — ideale per dimostrazioni
- swap_horizIdeale per sostituire strumenti vecchi dove l’inserzione in pressione non è praticabile
- verifiedDesign a bassa pressione — max 60 PSI
Ideale per
- Impianti di trattamento con tubazioni esistenti
- Sostituzione delle apparecchiature senza rifare le tubazioni
- Monitoraggio del cloro libero nell’impianto
- Installazioni dimostrative e di valutazione
Capace di funzionare a flusso nullo
MP-5F: D-H2LF-P / MP-TOTAL: MP-T-H2LF-P
Immersione
Serbatoi, vasche e bacini aperti

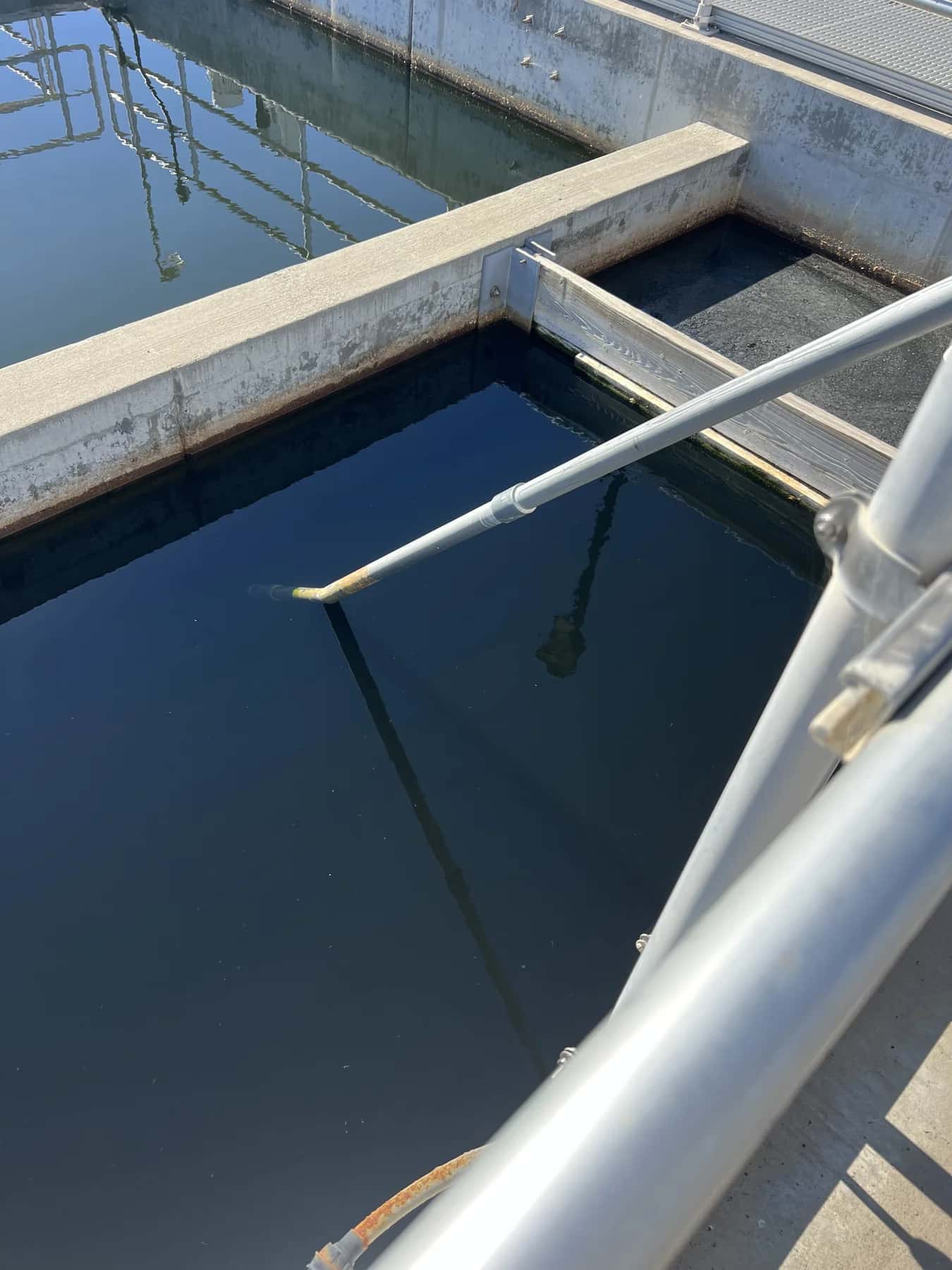

Il montaggio a immersione sospende il sensore direttamente in serbatoi aperti, bacini, vasche di acqua trattata o grandi canali. Nessun collegamento a tubazione richiesto — usa un assieme a immersione sigillato a una profondità approvata, con supporto e protezione del cavo adeguati.
- waterFunziona a flusso nullo — nessun requisito di flusso minimo
- water_dropNessun flusso di scarico, nessuna tubazione di bypass
- straightenProfondità regolabile per livelli d’acqua variabili
- plumbingNessun raccordo complesso delle tubazioni — installazione semplice
- location_cityIdoneo per vasche di acqua trattata, serbatoi, canali aperti
Ideale per
- Vasche di acqua trattata
- Serbatoi di accumulo della distribuzione
- Vasche e bacini aperti
- Monitoraggio a profondità variabile
Costo più basso
MP-5F: D-H2MF-P / MP-TOTAL: MP-T-H2MF-P

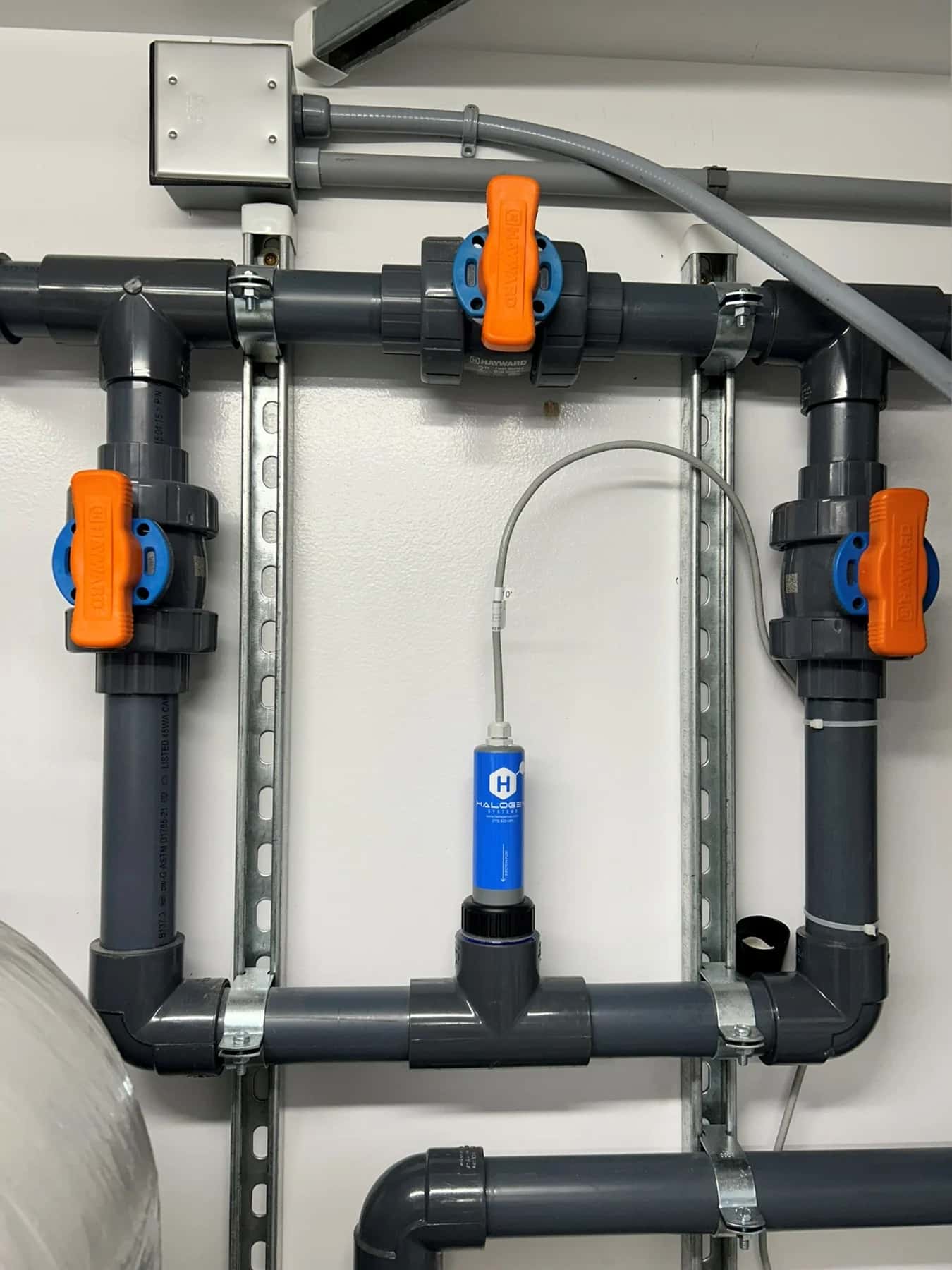

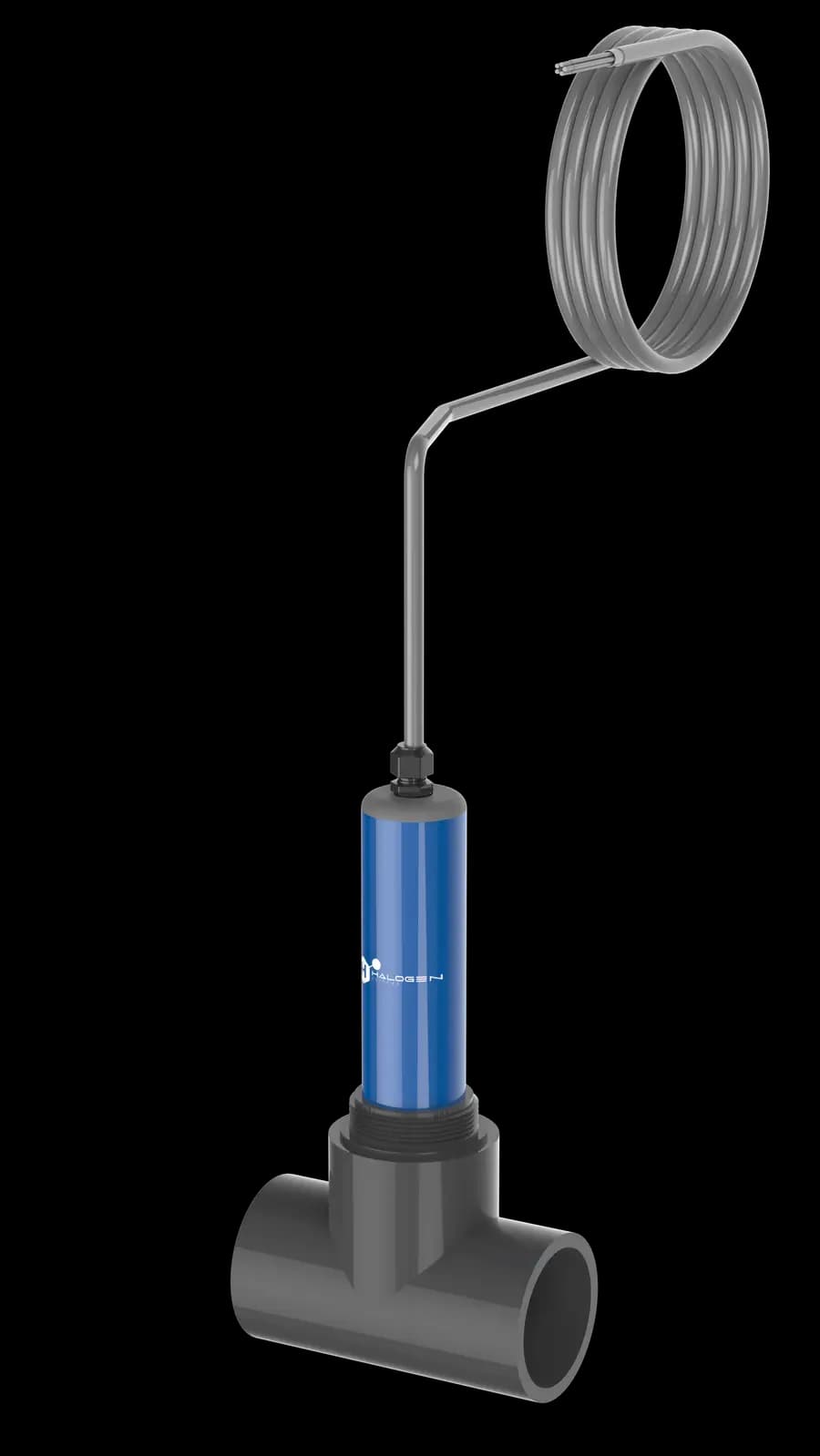

Raccordo a T in PVC (installazione in tubazione)
Diretto in linea — opzione meno costosa
Il montaggio in raccordo a T in PVC integra il sensore direttamente in una tubazione utilizzando raccordi idraulici standard. L’opzione di installazione più economica — nessun flusso di scarico, nessun bypass, soltanto un raccordo a T standard nella tubazione.
- attach_moneyOpzione di installazione più economica
- water_dropNessun flusso di scarico — misurazione diretta in linea
- buildUtilizza raccordi standard per tubazioni in PVC
- speedPressione nominale fino a 145 PSI
- verifiedCertificato NSF-61 per il contatto con acqua potabile
Ideale per
- Ospedali, torri di raffreddamento e piccoli sistemi
- Nuove installazioni con flessibilità di arresto
- Monitoraggio della distribuzione a basso costo
- Qualsiasi applicazione di acqua potabile conforme a NSF-61
Guida rapida alla selezione
Rispondi a queste domande per individuare il montaggio giusto per il tuo sito.
Puoi interrompere la linea?
Sì →Raccordo a T in PVC (D-H2MF-P)
No →Inserzione in pressione (D-H2WT-P)
È un serbatoio aperto o un bacino?
Sì →Immersione (D-H2LF-P)
Ti serve il montaggio a parete in un impianto di trattamento?
Sì →MKIT a flusso laterale
Ti serve la soluzione meno costosa?
Sì →Raccordo a T in PVC (D-H2MF-P)
Pressione massima superiore a 60 PSI?
Utilizza l’inserzione in pressione o il raccordo a T in PVC (entrambi con pressione nominale di 145 PSI). Il massimo per MKIT è 60 PSI.
Non sei ancora sicuro? Il selettore di prodotti ti guida passo passo.
tuneApri il selettore di prodotti
Abbina sensore, montaggio e limiti operativi
Confermate la certificazione per acqua potabile, la compatibilità del sensore e i limiti di pressione e temperatura dell’intero gruppo. Un’installazione in flusso laterale richiede anche un sistema adeguato di ritorno o scarico dell’acqua campione. Utilizzate il Selettore prodotti per ottenere la combinazione adatta al vostro sito.
Schede tecniche e manuali di installazione
Quattro configurazioni. Contesto reale di installazione.
Questi esempi mostrano il montaggio e l’accesso per la manutenzione. Conferma il modello, l’assieme completo e le condizioni operative per il tuo sito.
DIRETTAMENTE NELLA TUBAZIONE
Scopri come l’inserzione in pressione si adatta al tuo sito.
Esplora installazioni reali su condotte principali di distribuzione, in locali tubazioni e pozzetti e presso attacchi dei serbatoi. Scopri l’hardware di montaggio e lo spazio necessario per la manutenzione.
La valvola e l’assieme di estrazione specificati consentono l’inserimento e la rimozione del sensore mentre la linea rimane in servizio. Conferma la configurazione completa per le tue condizioni operative.
Esplora le installazioni a inserzione in pressione →
Una prova. Quattro stazioni di rilancio. Un percorso più semplice per l’operatore.
Da una prova a quattro stazioni di rilancio: Whittier riferisce oltre due anni di esperienza MP5, nessuna calibrazione dall’installazione e un monitoraggio del cloro senza reagenti che mantiene brevi le visite degli operatori.
Leggi la storia di successo di Whittier →UNO SGUARDO PIÙ DA VICINO / MONTAGGIO A IMMERSIONE
Grande serbatoio. Soluzione semplice.
Misura direttamente nel tuo serbatoio o bacino—senza pompa esterna del campione, scarico o linea di ritorno.
Dal montaggio al sensore.
MP-TOTAL mostrato con cavo e accessori di sospensione. Il sensore misura direttamente nell’acqua circostante.
Esplora MP-TOTAL →
MP-5F
Uno sguardo più da vicino alla staffa di sospensione e all’ingresso del cavo sul modello per cloro libero.
Visualizza il dettaglio di montaggio
MP-TOTAL
Il dettaglio di montaggio del modello per cloro totale, mostrato da vicino.
Visualizza il dettaglio di montaggioI rendering dei prodotti mostrano i dettagli di montaggio; la configurazione finale segue la guida all’installazione. Apri qualsiasi immagine per ingrandirla.
