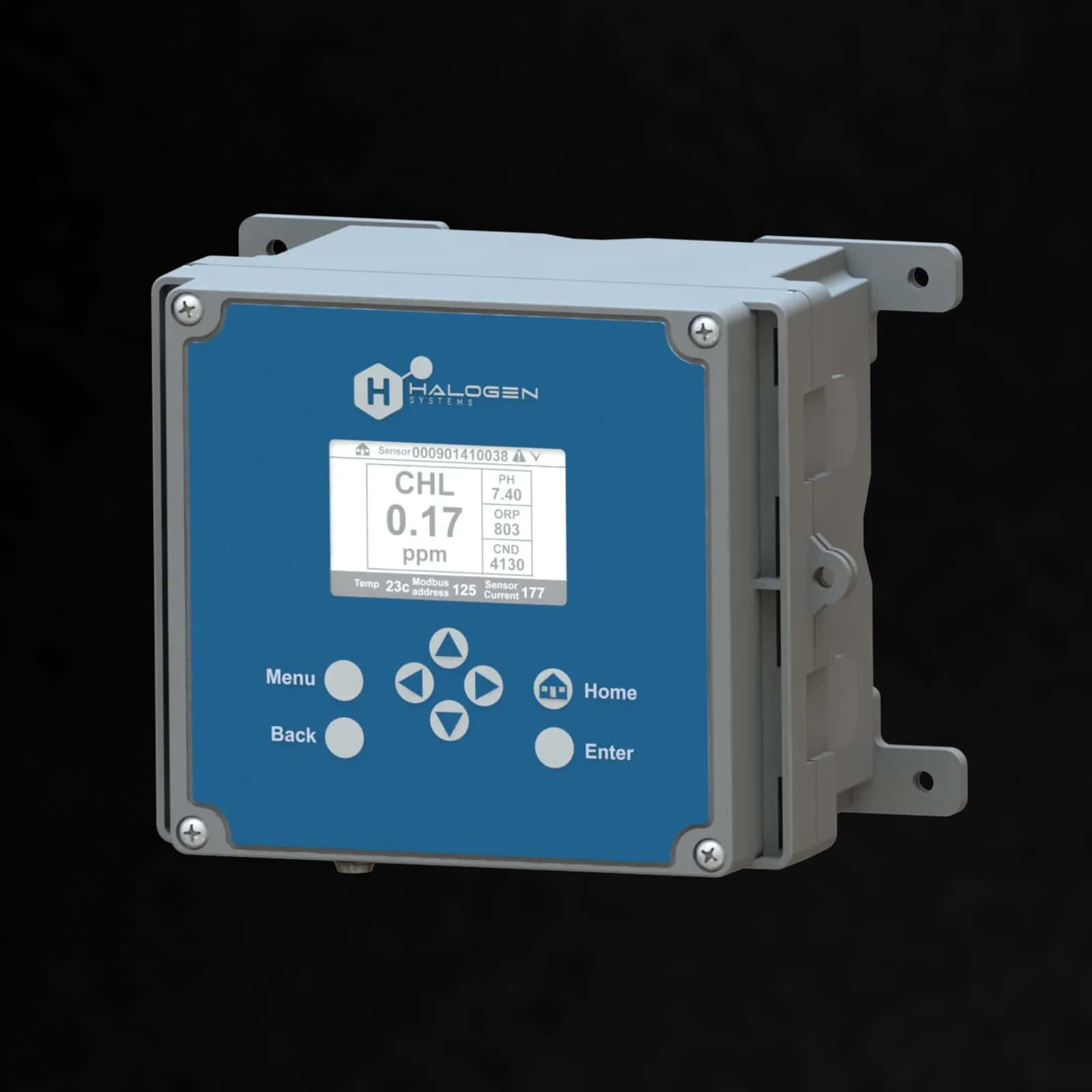

Display e controller D20
Display e controller multicanale per tutti i sensori Halogen serie MP. Monitoraggio in tempo reale con uscite 4-20mA, comunicazione digitale, registrazione su scheda SD e relè di allarme — in un involucro sigillato contro gli agenti atmosferici IP65.
4-20mAModbus RTUCellulareEthernet/IPBACnetModbus TCPScheda SDIP65
NSF-61verifiedETL (UL/CSA)
radio_button_checkedFCC Part 15
Risposta rapida
Cos’è il controller Halogen D20?
D20 è un display e controller multicanale per i sensori di cloro Halogen serie MP. Rileva automaticamente il sensore collegato, fornisce 4–20 mA e Modbus RTU di serie e supporta opzioni cellulare (LTE-M/NB-IoT), Ethernet/IP, BACnet o Modbus TCP per integrazione remota e SCADA.
Configura il tuo D20
Ogni D20 parte dallo stesso controller base. Aggiungi la scheda di comunicazione richiesta dalla tua rete, quindi scegli le eventuali opzioni di configurazione.
Passaggio 1 · Base
settings_input_component
Controller base D20
Il controller standard alla base di ogni configurazione — funziona con qualsiasi sensore Halogen della serie MP.
- check_circleDisplay LCD a colori con grafici degli andamenti in tempo reale
- check_circleQuattro uscite analogiche 4-20mA
- check_circleModbus RTU (RS-485) standard — il bus utilizzato per comunicare con i sensori della serie MP
- check_circleRegistrazione dati su scheda SD (CSV)
- check_circleUscita a relè di allarme configurabile
- check_circleRilevamento automatico dei sensori della serie MP
- check_circleInvolucro IP65 sigillato contro gli agenti atmosferici
Passaggio 2 · Connettività
settings_ethernet
Aggiungi una scheda di comunicazione
Invii dati a una piattaforma SCADA, BMS o cloud? Aggiungi una scheda figlia selezionabile per la connettività digitale.
CellulareEthernet/IPBACnetModbus TCP
Confronta le schede di comunicazionearrow_downwardPassaggio 3 · Opzioni
tune
Scegli le opzioni di configurazione
Varianti costruttive opzionali per regioni e casi d’uso specifici.
- verifiedCon marchio CE (D20 CE) — per installazioni nell’Unione europea; soddisfa le direttive UE EMC e di sicurezza.
- tvSolo display (Display D20) — un’unità display 24VDC senza funzioni di controller, per monitoraggio in sola lettura.
Componenti aggiuntivi per la comunicazione
Schede figlie di comunicazione
Ogni D20 viene fornito con quattro uscite analogiche 4-20mA. Per collegarti a una rete digitale, aggiungi una singola scheda figlia selezionabile — scegli quella adatta alla tua infrastruttura.
cell_tower
Cellulare
Wireless LTE-M / NB-IoT
Modem LTE-M / NB-IoT integrato per siti remoti senza rete cablata: trasmette letture a una dashboard cloud da qualsiasi luogo. Disponibile nelle configurazioni operatore Nord America (D20-OTA) ed Europa/MEA (D20-OTA-EU).
lan
Ethernet/IP
Ethernet industriale
Connettività EtherNet/IP per l’integrazione con PLC Allen-Bradley / Rockwell e sistemi SCADA tramite una rete Ethernet standard.
hub
BACnet
Automazione degli edifici
Integrazione BACnet per sistemi di gestione degli edifici (BMS): porta i dati di cloro, pH e temperatura direttamente nelle piattaforme HVAC e di monitoraggio degli impianti.
device_hub
Modbus TCP
Modbus su Ethernet
Modbus TCP per l’integrazione PLC e SCADA su Ethernet — un protocollo industriale ampiamente supportato per il monitoraggio e il controllo dell’intero impianto.
È possibile installare una scheda figlia di comunicazione per ogni controller, oltre alle uscite standard 4-20mA. Non sapete quale sia adatta al vostro sistema? Parlate con il nostro team e vi aiuteremo a configurarla.
Caratteristiche principali
dashboard
Monitoraggio multiparametrico
Mostra contemporaneamente tutte le letture del sensore — cloro, pH, conducibilità, temperatura e ORP — con grafici degli andamenti in tempo reale.
touch_app
Interfaccia facile da usare
Configurazione e calibrazione semplici tramite il display a colori. La navigazione con i tasti freccia rende intuitiva la configurazione per gli operatori sul campo.
auto_mode
Rilevamento automatico del sensore
Collega qualsiasi sensore Halogen serie MP e il D20 rileva automaticamente il tipo di sensore e configura i parametri.
water_damage
Involucro con grado di protezione IP65
Alloggiamento sigillato contro gli agenti atmosferici, idoneo per installazioni esterne e umide. Resiste a lavaggi, pioggia e ambienti difficili.
sd_card
Registrazione dati su scheda SD
Slot per scheda SD integrato per registrazione continua dei dati. Esporta dati CSV per rapporti di conformità e analisi delle tendenze.
notifications_active
Uscita relè di allarme
Soglie di allarme alto/basso configurabili con uscita a relè a contatto pulito. Attiva dispositivi esterni o invia notifiche in caso di superamento.
Guarda il display. Pianifica il collegamento.
Guida di installazione
Cinque passaggi dall’apertura della confezione al monitoraggio in tempo reale.
01
Pianifica e conferma i requisiti
Verifica la disponibilità dell’alimentazione (120VAC o 240VAC). Prepara gli strumenti: cacciaviti Phillips n. 2 e a taglio. Conferma il contenuto della scatola: controller D20, sensore, linguette di montaggio, cavi e guida.
02
Monta il controller

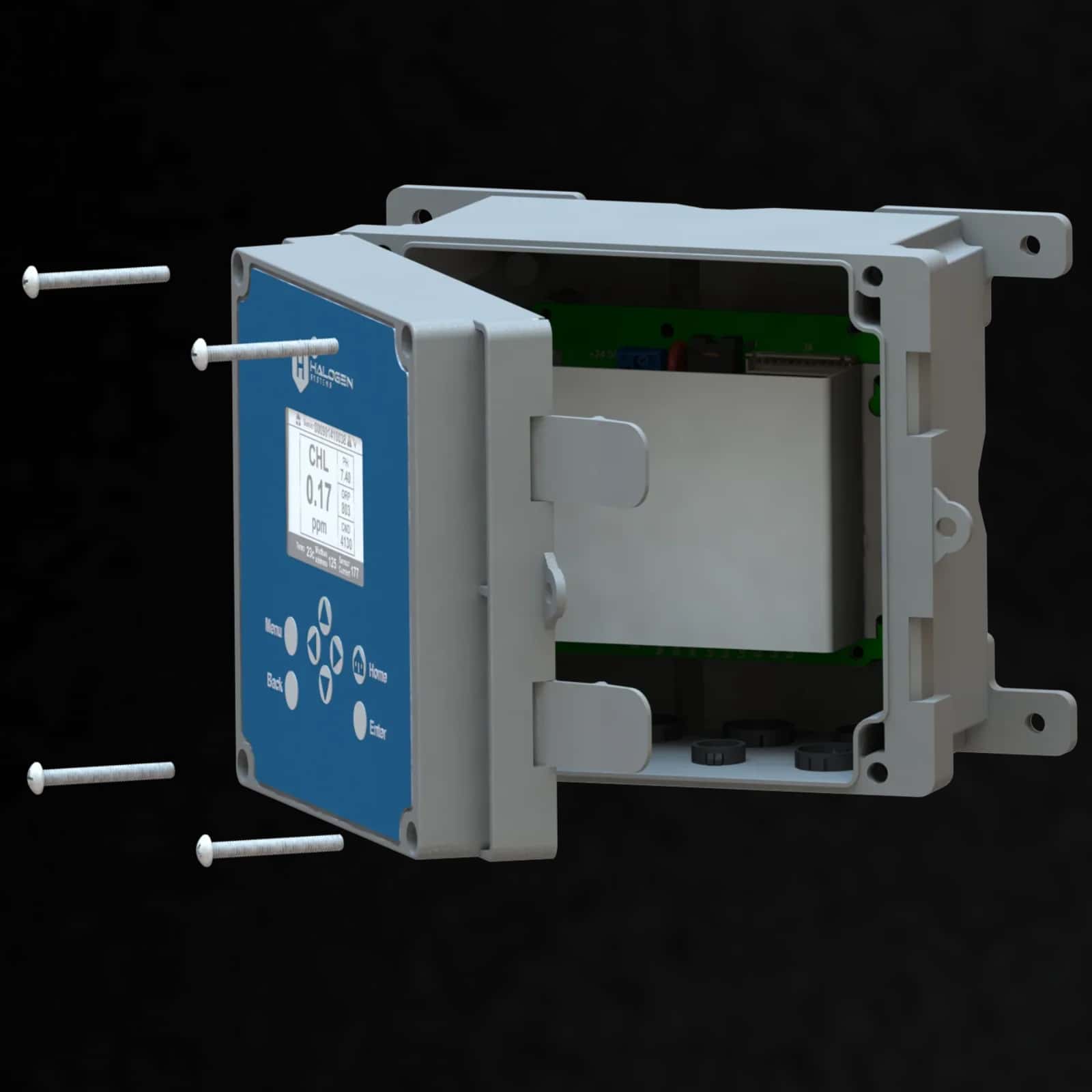

Montaggio a parete con linguette e viti incluse oppure su palo su tubo di diametro 0,75″–2,5″. Assicurati che l’unità sia verticale e in piano con uno spazio di 6,3″ per lo sportello del display.
03
Collega alimentazione e cablaggio
Collega l’ingresso di alimentazione 120V/240V, le uscite 4-20mA al PLC, il relè di allarme opzionale e il sensore di flusso opzionale. Collega il sensore tramite connettore M12.
04
Installa il sensore
Installa il sensore della serie MP nella cella di flusso o nel raccordo a inserzione in pressione. Posiziona verticalmente l’uscita del sensore per espellere l’aria. Limita la pressione in ingresso a 60 PSI.
05
Accendi e metti in servizio
Collega l’alimentazione, conferma il flusso d’acqua e monitora lo stato di avviamento del D20. Configura la scala delle uscite 4-20mA e le impostazioni di comunicazione tramite il display.
Specifiche tecniche
| Specifica | Valore |
|---|---|
| Display | LCD a colori con retroilluminazione |
| Ingresso di alimentazione | 120VAC o 240VAC (a seconda del modello) |
| Uscite analogiche | 4× 4-20mA (configurabili) |
| Comunicazione digitale | Modbus RTU (RS-485) standard su ogni D20 (bus sensori); una scheda figlia opzionale aggiunge connettività cellulare (LTE-M/NB-IoT), Ethernet/IP, BACnet o Modbus TCP |
| Registrazione dei dati | Scheda SD (formato CSV) |
| Uscita di allarme | Relè a contatto pulito (soglie configurabili) |
| Collegamento del sensore | Connettore M12 a 4 pin (bus sensori Modbus RTU / RS-485) |
| Grado di protezione dell’involucro | IP65 |
| Montaggio | Montaggio a parete o su palo (diametro 0,75″–2,5″) |
| Certificazioni | NSF/ANSI/CAN 61 e 372, FCC Part 15 Class A, ETL (UL/CSA) |
| Temperatura operativa | da 0°C a 50°C (da 32°F a 122°F) |
Sensori compatibili
Il controller D20 funziona con tutti i sensori Halogen serie MP tramite il connettore M12.
Guida al prodotto D20 + MP-5F cloro libero
Guida R1.18 aggiornata, con manuali precedenti disponibili per le apparecchiature esistenti.
Visualizza la guida MP-5F — R1.18Scarica la scheda tecnica D20
Ottieni specifiche tecniche complete, schemi di cablaggio, protocolli di comunicazione e disegni dimensionali.
