Osserva i cambiamenti tra le visite
Identifica il residuo di disinfettante in diminuzione tra i campioni istantanei programmati.
ACQUA POTABILE / MONITORAGGIO DELLA DISTRIBUZIONEScopri cosa accade alla tua acqua dopo che lascia l’impianto.
Monitora il residuo di disinfettante e le variazioni delle condizioni dell’acqua nei punti critici dell’intero sistema di distribuzione. Utilizza i dati per indagare i residui bassi, valutare il lavaggio e il funzionamento dei serbatoi e stabilire le priorità degli interventi sul campo.
Ottieni la brochure sull’inserzione in pressione ↓
Calcola il risparmio di acqua di campionamento ↓
PERCHÉ MONITORARE DOPO IL TRATTAMENTO?
Trasforma condizioni variabili in decisioni più informate.
L’acqua che lascia l’impianto è il punto di partenza. Il monitoraggio della distribuzione aggiunge contesto mentre l’acqua si muove attraverso tubazioni e stoccaggio.
Controlla i risultati dello spurgo
Valuta se il lavaggio ripristina il residuo nel punto di monitoraggio.
Comprendi il funzionamento del serbatoio
Confronta gli andamenti della qualità dell’acqua con il ricambio del serbatoio e i cambiamenti operativi.
Estendi la visibilità sul campo
Monitora posizioni remote e storicamente problematiche.
Indaga con il contesto
Utilizza più parametri supportati dal modello selezionato per indagare variazioni insolite.
Verifica la risposta
Confronta le condizioni prima e dopo gli interventi correttivi.
Il monitoraggio supporta le decisioni operative. Non corregge di per sé la qualità dell’acqua. Gli operatori utilizzano le informazioni insieme a verifiche sul campo, conoscenza del sistema e procedure di risposta.
INIZIA DALL’ESIGENZA OPERATIVA
Cosa stai cercando di risolvere?
Basso residuo nei terminali ciechi
Monitora le aree a bassa portata per individuare quando possono essere necessarie indagini o lavaggi. Conferma che la posizione rappresenti l’acqua che vuoi valutare.
Esplora il monitoraggio dei terminali ciechi.Serbatoi di stoccaggio e bacini
Confronta gli andamenti del residuo e della temperatura con il ricambio del serbatoio. Scegli un posizionamento rappresentativo del sensore che tenga conto della miscelazione e delle variazioni del livello dell’acqua.
Esamina le opzioni di monitoraggio dei serbatoi.Siti remoti
Seleziona insieme alimentazione, comunicazioni e intervalli di trasmissione compatibili. Esamina accesso, copertura e bilancio energetico prima di specificare l’hardware.
Trova una configurazione di monitoraggio remoto.Sistemi cloramminati
Valuta il monitoraggio di cloro totale/monoclorammina dove supportato dal prodotto selezionato, con misurazioni di qualità dell’acqua di supporto. Gli andamenti supportano l’indagine sulla degradazione della clorammina e sulla possibile nitrificazione; non confermano la nitrificazione.
Discuti il monitoraggio della clorammina.Ottimizzazione del lavaggio
Confronta il residuo prima, durante e dopo il lavaggio. Il lavaggio automatico richiede controlli compatibili e un’integrazione progettata; un pacchetto di sensori da solo non controlla il lavaggio.
Valuta la mia applicazione di lavaggio.Sostituisci un analizzatore con campione allo scarico
Valuta l’installazione diretta in tubazione per eliminare lo scarico continuo del campione dell’analizzatore dove fattibile. Parti dalla portata del campione misurata e dal programma operativo.
Stima i miei risparmi idrici.DOVE MONITORARE
Crea un quadro dell’intera rete.
I sensori misurano le condizioni nel luogo di installazione. Il posizionamento dovrebbe considerare idraulica, bassi residui storici, età dell’acqua e obiettivi operativi.
TRA I CAMPIONI ISTANTANEI · DATI ILLUSTRATIVI
Due campioni. Un cambiamento tra i due.
Due campioni istantanei programmati rilevano le condizioni in quei momenti. Mostra l’andamento in linea per vedere un calo temporaneo del residuo che nessuno dei due campioni rileva in questo esempio.
Campione istantaneo programmato Andamento online del residuo
Osserva il cambiamento tra le visite.
L’andamento aggiuntivo può suggerire verifiche e indagini e aiutare gli operatori a confrontare i cambiamenti con i registri operativi. La curva mostra un recupero; non identifica la causa né dimostra che un’azione correttiva abbia funzionato.
Solo dati e programma di campionamento illustrativi. Il monitoraggio online supporta le decisioni operative; non sostituisce automaticamente campioni istantanei richiesti, analisi di laboratorio o procedure di verifica. Non viene mostrata alcuna soglia universale del cloro.
Un serbatoio. Diversi punti di vista.
Segui l’acqua in ingresso mentre si scambia con quella già in accumulo. Seleziona un sensore per vedere perché la sua posizione cambia il quadro — e perché una sola lettura potrebbe non rappresentare l’intero serbatoio.
POSIZIONE DI MONITORAGGIO SELEZIONATA
Vicino all’ingresso
0.72 mg/L di cloro
Questo punto risponde per primo all’acqua in ingresso. Una lettura crescente qui non stabilisce il residuo nel resto del serbatoio.
L’acqua in ingresso modifica prima la lettura all’ingresso
L’acqua che entra nel serbatoio ha un residuo diverso. Il sensore in ingresso risponde mentre le altre posizioni riflettono ancora l’acqua già presente nel serbatoio.
Circuito illustrativo · tempo compresso
I colori mostrano differenze relative del residuo in questa illustrazione, non livelli sicuri/non sicuri. Le letture di esempio sono istantanee animate, non una simulazione idraulica. I sensori misurano nel loro punto di installazione; il posizionamento deve considerare la geometria di ingresso/uscita, la miscelazione, il livello dell’acqua, le condizioni storiche e gli obiettivi dell’azienda idrica. Le sole letture del cloro non misurano il ricambio del serbatoio o l’età dell’acqua.
Valuta la mia installazione di monitoraggio del serbatoioDATI ILLUSTRATIVI · RETE INTERATTIVA
Un’unica rete connessa. Risposte indipendenti.
Segui l’acqua da nord a sud. L’acqua con residuo inferiore viaggia tra punti collegati mentre la domanda regionale di cloro cambia nel tempo. Quattro controller informati dai sensori possono effettuare lavaggi indipendentemente — e contemporaneamente — al variare delle condizioni locali.
NORD ↓ SUD
Direzione illustrativa del flusso
Direzione illustrativa del flusso

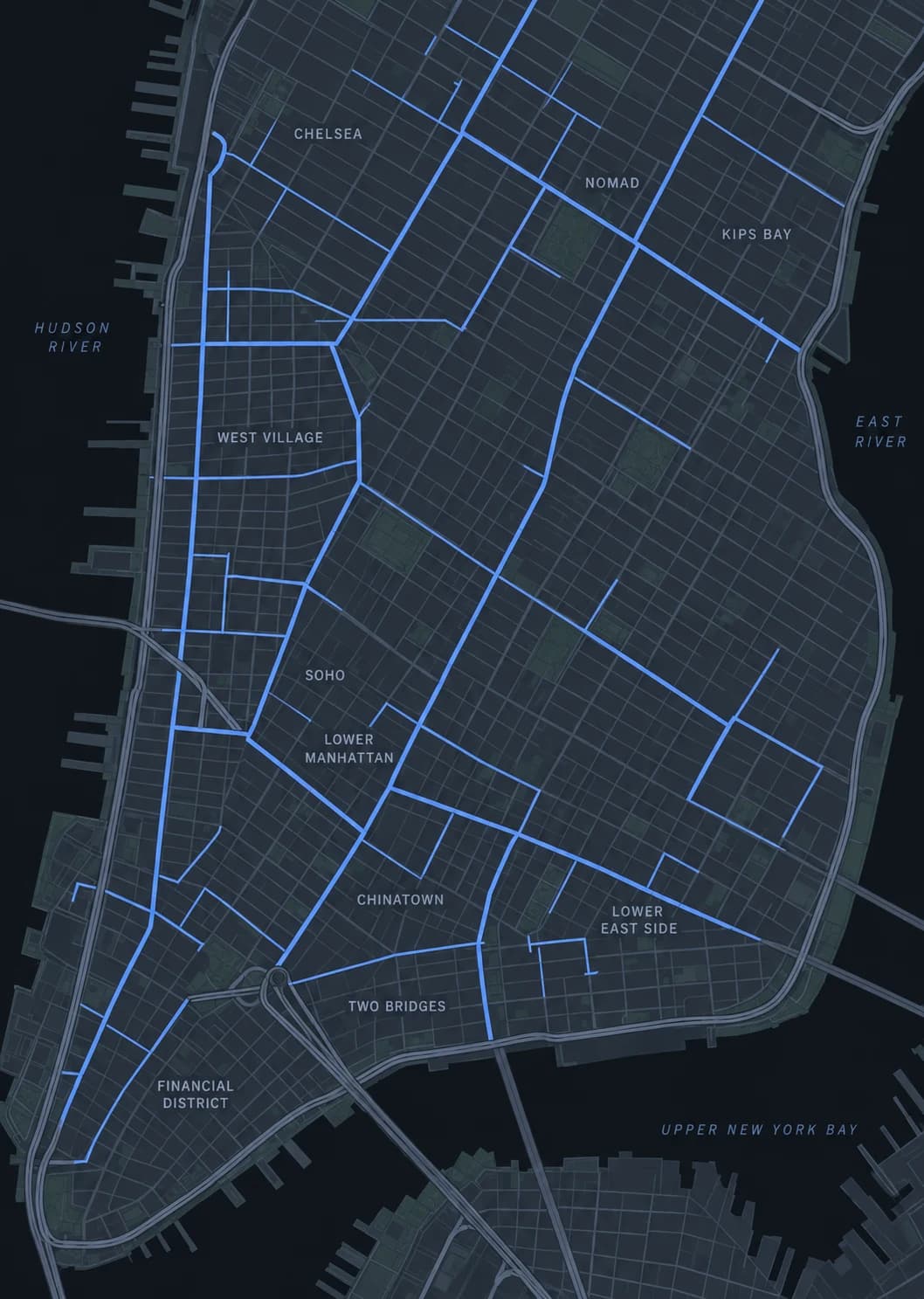

Rete illustrativa · Non dati dell’azienda idrica di NYC
Cerchi: monitoraggio · Quadrati: punti di lavaggio
Cerchi: monitoraggio · Quadrati: punti di lavaggio
Segui la risposta a valle.
Il lavaggio aumenta il movimento dell’acqua attraverso il ramo interessato e la sua alimentazione a monte. Non migliora istantaneamente la lettura: se il residuo a monte è ancora basso, la valvola rimane aperta in questo esempio semplificato. I sensori vicini collegati condividono le condizioni dell’acqua, con differenze causate dal ritardo di trasporto e dal decadimento regionale.
Nessun evento della valvola per ora. Avvia o fai avanzare la sequenza per esplorare la risposta.
Residuo più alto Residuo più basso in questo esempio. I colori delle tubazioni e le letture dei sensori utilizzano le stesse condizioni dell’acqua. I colori non stabiliscono livelli sicuri/non sicuri; un basso residuo di per sé non conferma una contaminazione.
Come funziona questa rete illustrativa
La dimostrazione ipotizza un flusso da nord a sud in una rete fittizia sovrapposta a una mappa di base di Manhattan. Non è un modello idraulico di NYC né presenta dati in tempo reale di un’azienda idrica. Le sezioni di tubazione collegate fanno passare l’acqua a valle; i punti di diramazione condividono lo stesso residuo in ingresso. Una domanda regionale di cloro graduale e sacche di acqua di alimentazione in movimento creano cambiamenti correlati, anziché valori casuali dei sensori. La miscelazione nello stoccaggio, la pressione, i tempi di percorrenza effettivi e la progettazione reale del controllo richiedono un’ingegnerizzazione specifica del sito.
Un sensore specificato, controlli compatibili e un’integrazione della valvola progettata possono automatizzare il lavaggio ordinario delle condotte e ridurre i viaggi fatti solo per azionare una valvola. Le installazioni reali richiedono ritardi di conferma, feedback della valvola, tempi massimi di funzionamento, allarmi e gestione dei guasti. Gli operatori continuano a supervisionare il sistema, mantenere le apparecchiature e seguire le procedure di campionamento richieste. Questa illustrazione non sostituisce tali salvaguardie.
UNO SGUARDO PIÙ DA VICINO A UNA VALVOLA
Valuta la mia applicazione di lavaggioDal residuo in diminuzione al ripristino.
Questa breve illustrazione separata spiega una risposta del controller. La mappa interattiva sopra mostra la rete collegata. Senza audio.
L’acqua con residuo più basso raggiunge il sensore; un controller compatibile apre la valvola dopo la conferma; l’acqua a monte la sostituisce; la valvola si chiude dopo il ripristino.
Direttamente nella tubazione
Valuta un’installazione a inserzione in pressione o su T per condotte principali e terminali ciechi. Conferma tubazione, pressione operativa, isolamento e spazio necessari per una manutenzione sicura.
Scheda tecnica dell’installazione con inserzione in pressione ↗Immerso nell’accumulo
Considera l’immersione in serbatoi e bacini. Contano profondità rappresentativa, miscelazione, variazioni del livello dell’acqua e accesso per la manutenzione.
Scheda tecnica dell’installazione a immersione ↗Presso tubazioni accessibili
Valuta le tubazioni della stazione di pompaggio o una linea di campionamento esistente. Un campione isolato o stagnante non rappresenta la condotta principale, anche quando l’elettrodo funziona indipendentemente dal flusso esterno.
Esamina gli approcci di montaggio ↗INSTALLAZIONI SUL CAMPO
Guarda come si inserisce nelle infrastrutture reali.
Dai locali tubazioni agli attacchi dei serbatoi e ai pozzetti, queste foto di installazioni Halogen mostrano come punto di rilevamento, hardware di montaggio e apparecchiature vicine si integrano.

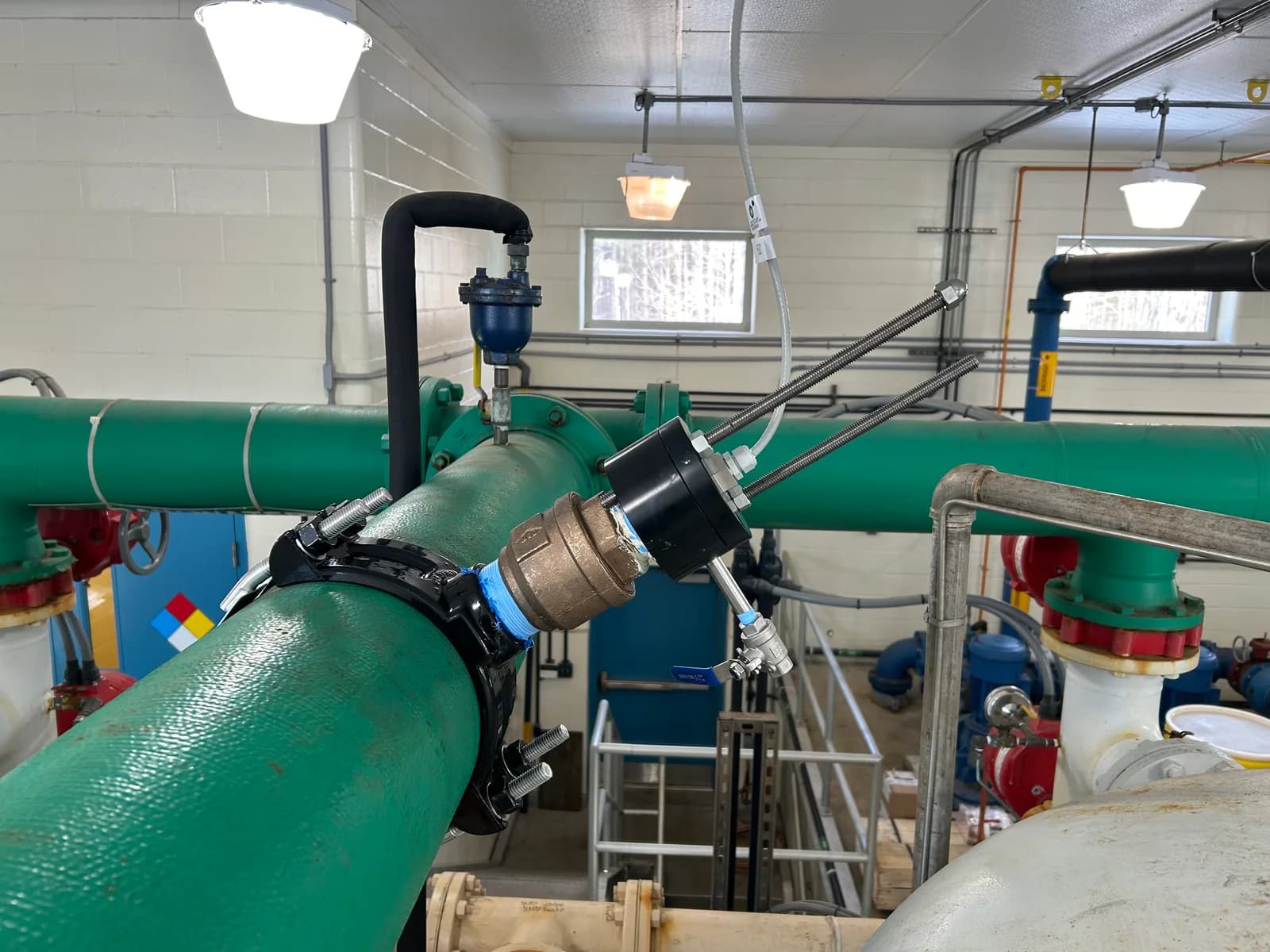

Visualizza la foto completa Direttamente su una condotta principale di distribuzione
Il sensore viene montato tramite una sella e una valvola sulla tubazione. Il materiale della tubazione, la pressione e lo spazio disponibile guidano la valutazione dell’installazione.

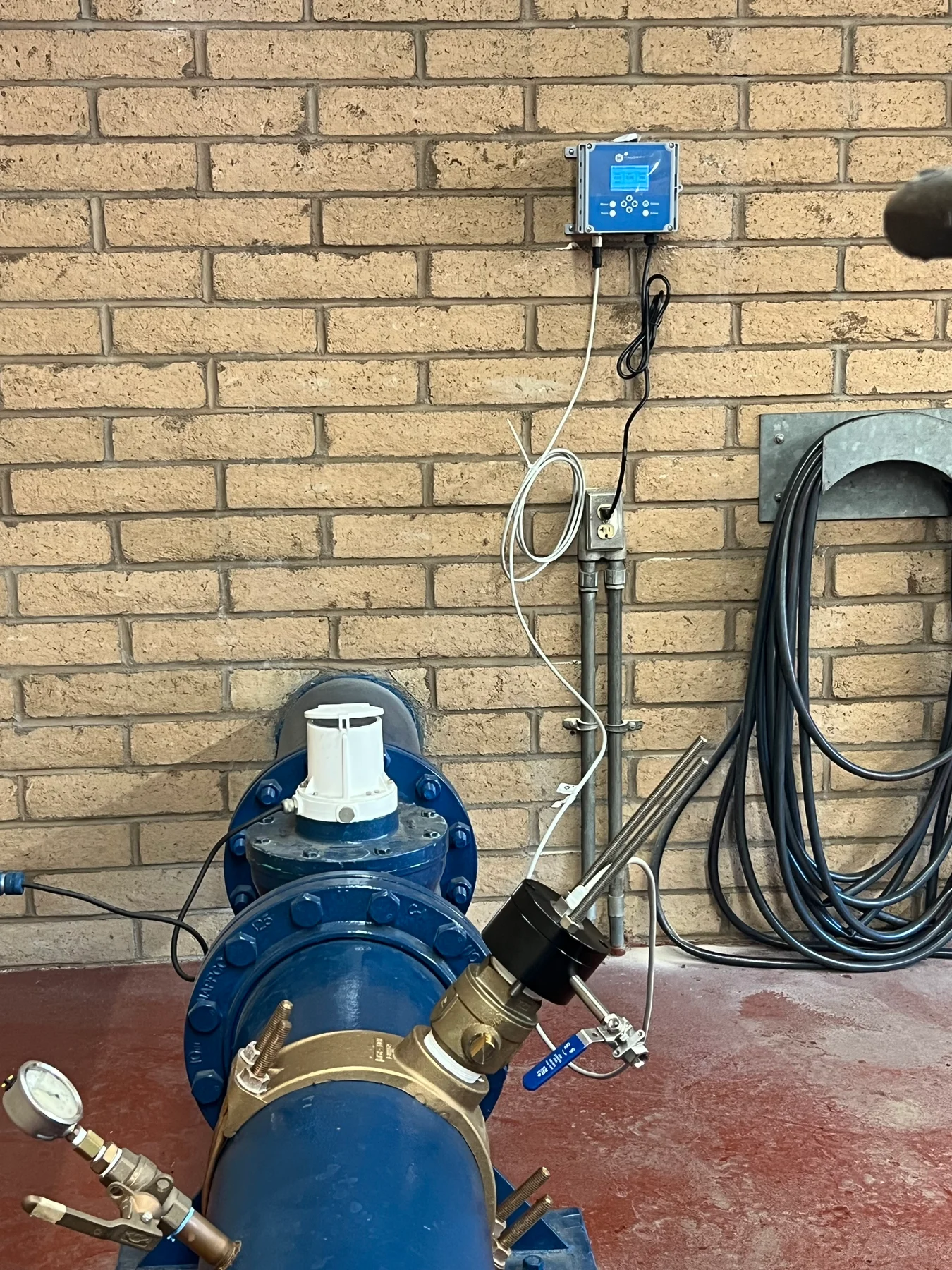

Visualizza la foto completa Sensore in tubazione con un display vicino
Il punto di rilevamento e il display possono occupare posizioni diverse. Pianifica il percorso dei cavi, l’alimentazione disponibile e un comodo accesso per l’operatore.

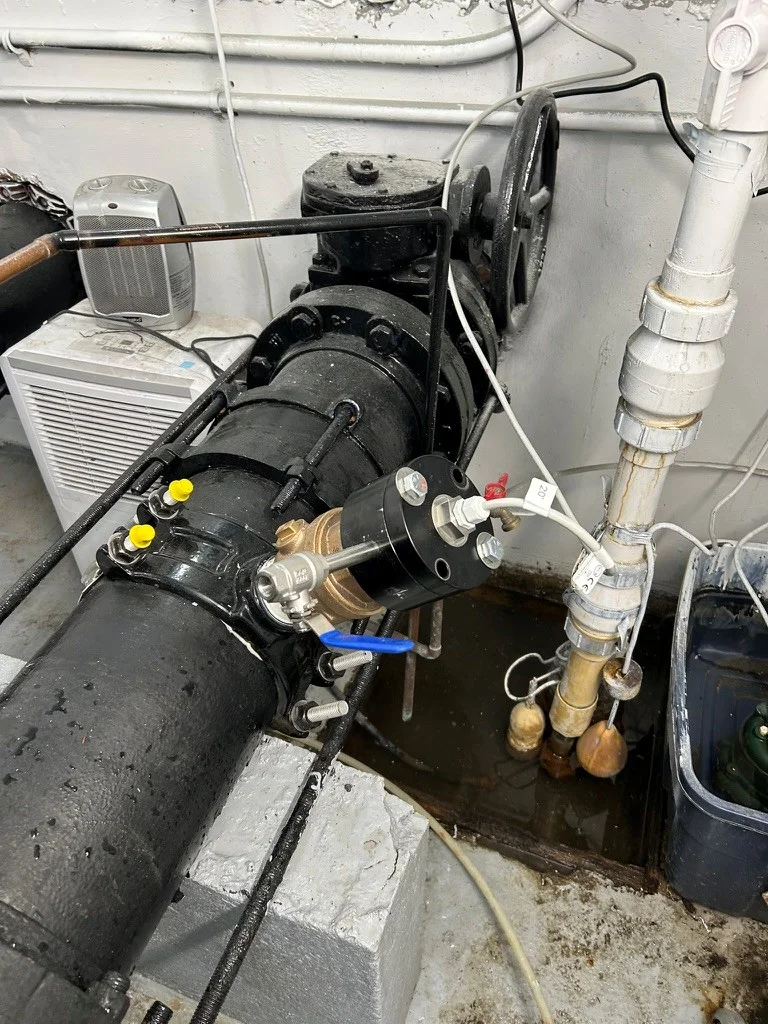

Visualizza la foto completa Nelle tubazioni interne esistenti
Un locale tubazioni esistente può offrire un punto di monitoraggio. Verifica lo spazio intorno a valvole e tubazioni adiacenti, incluso quello per rimuovere il sensore.

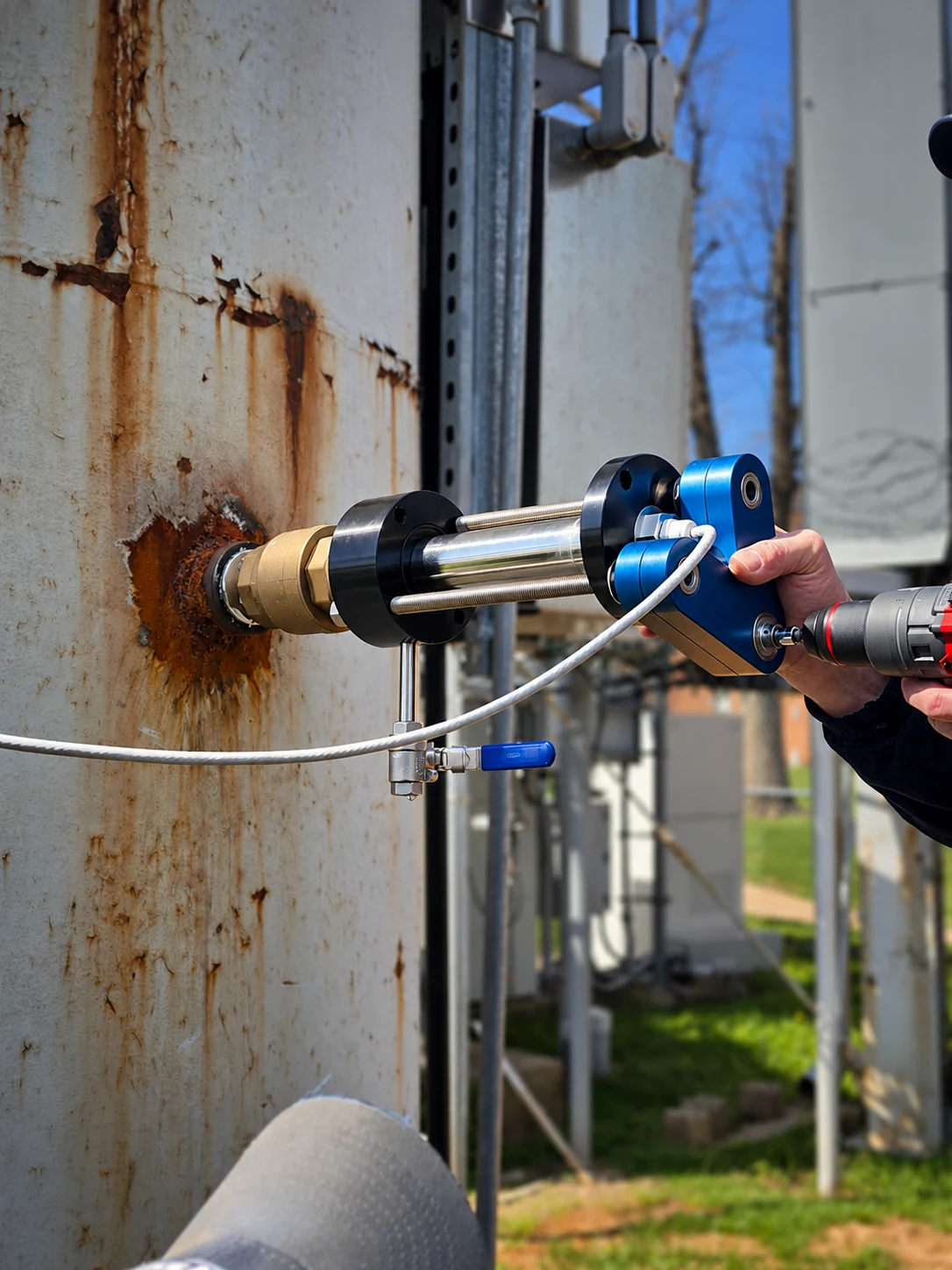

Visualizza la foto completa Accesso presso un serbatoio o una torre
Questa foto sul campo mostra l’accesso all’assieme per inserzione in pressione presso la parete di un serbatoio. Esamina il supporto di montaggio e lo spazio di lavoro necessario per la manutenzione.

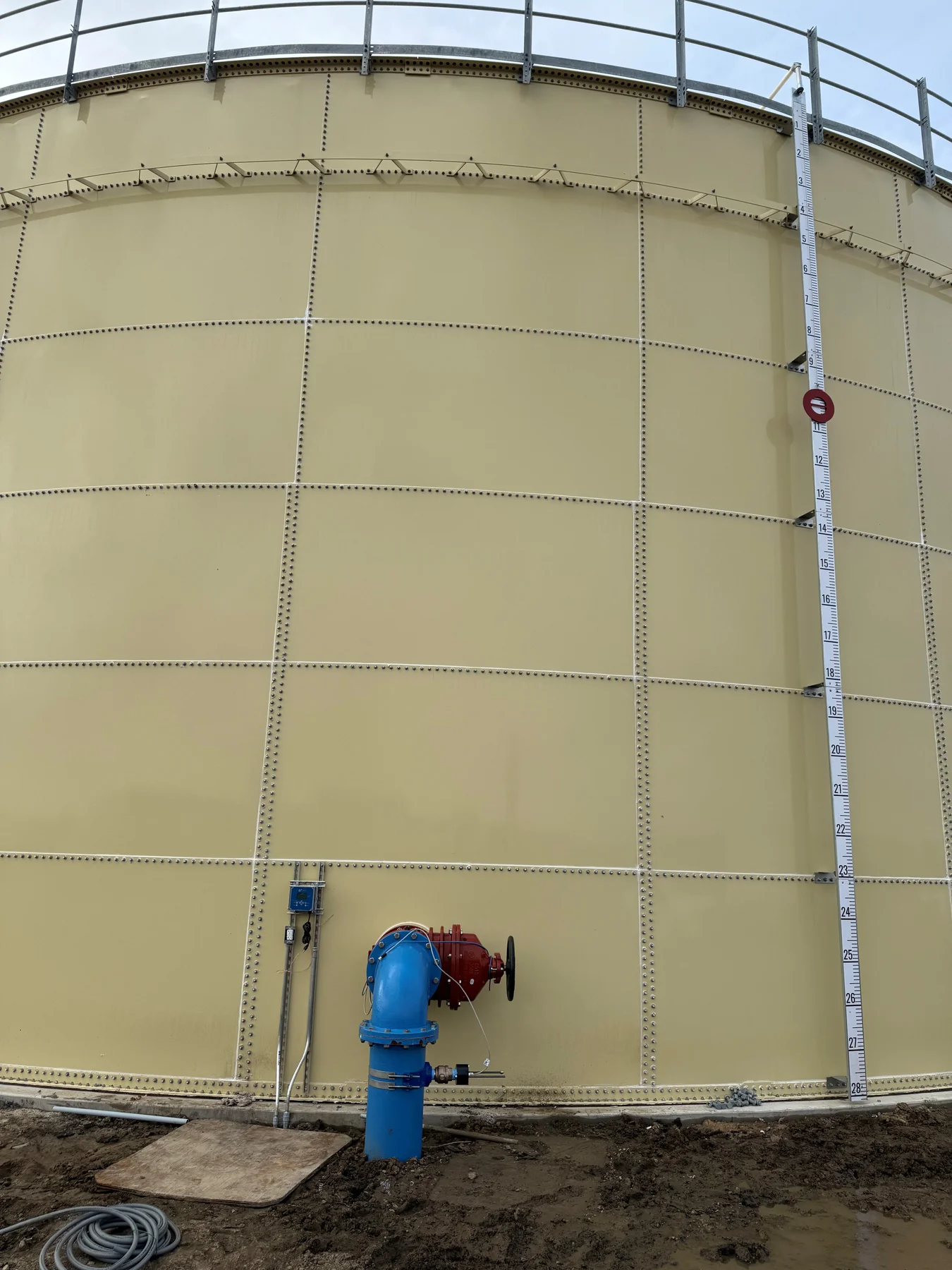

Visualizza la foto completa Sulle tubazioni collegate allo stoccaggio
Le tubazioni collegate al serbatoio possono fornire un punto di rilevamento accessibile. Conferma come le loro letture si collegano a miscelazione, ricambio dell’acqua e cicli operativi del serbatoio.

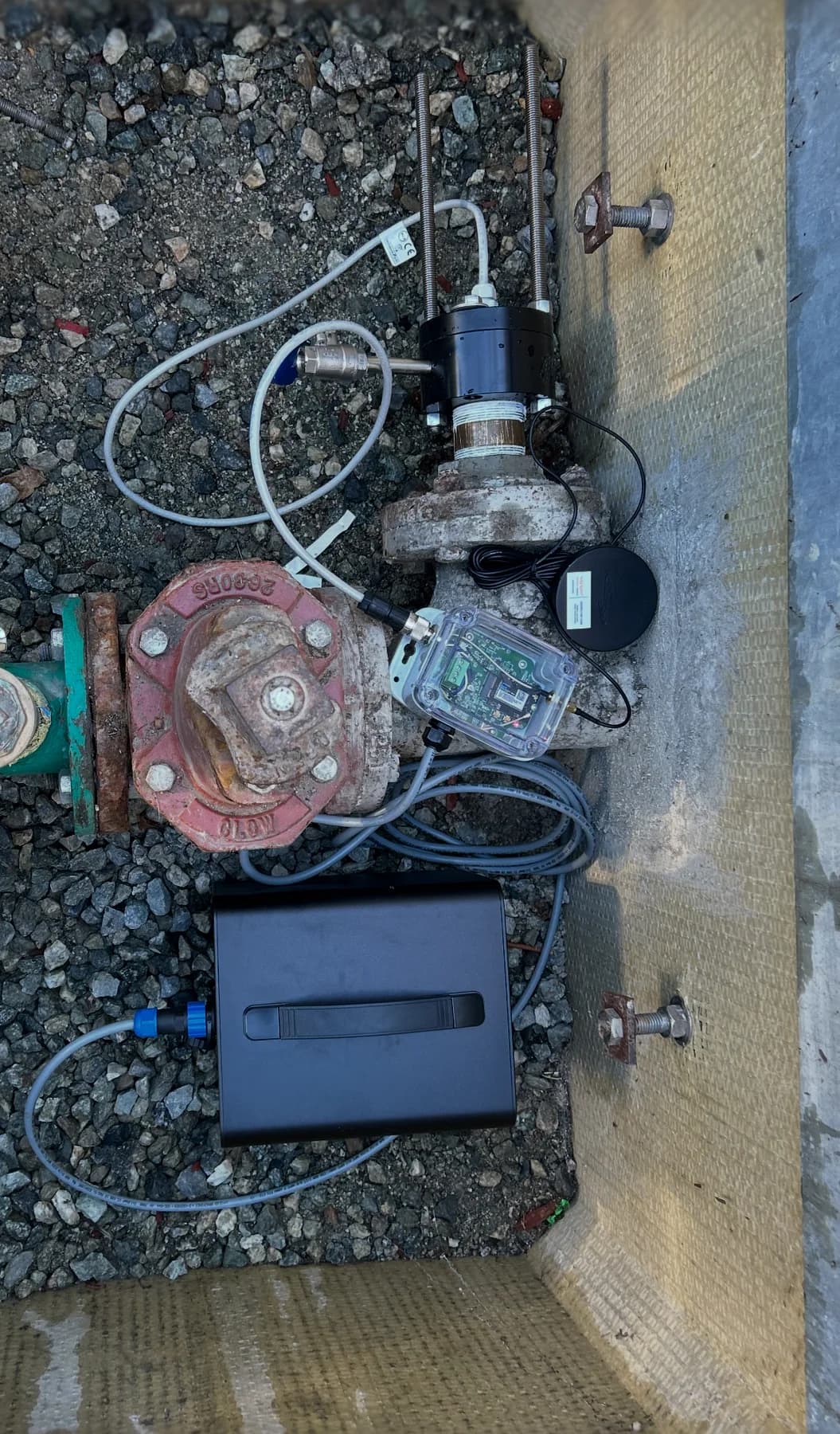

Visualizza la foto completa Sensore e apparecchiature in un pozzetto
Pianifica insieme il punto di rilevamento e la posizione delle apparecchiature. Esamina protezione dall’umidità, accesso per la manutenzione, alimentazione e comunicazioni per l’hardware selezionato.
Gli esempi sul campo mostrano installazioni e generazioni hardware diverse. Posizionamento finale, montaggio e selezione delle apparecchiature richiedono una valutazione del sito.
INSTALLAZIONE CON INSERZIONE IN PRESSIONE / BROCHURE GRATUITAVedi il monitoraggio con inserzione in pressione.
Vedi il monitoraggio con inserzione in pressione.
Nel mondo reale.
Esplora il monitoraggio diretto in tubazione con la brochure MP-TOTAL. Scopri l’assieme a inserzione in pressione in sezione, installazioni reali sul campo e i sette parametri di qualità dell’acqua misurati da una sola sonda.
- Cloro totale, monoclorammina e cloro libero.
- Temperatura, pH, conducibilità e ORP.
- Sezione dell’inserzione in pressione e foto di installazioni reali per le discussioni sul progetto.
1 pagina. Download PDF.
Una rapida panoramica del prodotto da condividere con i team operativi e di ingegneria.
Ottieni la tua brochure gratuita
Compila il modulo per accedere subito al PDF.
Utilizziamo i tuoi dati per elaborare la richiesta di download. Questo modulo non ti iscrive a email di marketing. Informativa sulla privacy.
Inizia dal tuo sito.
Nessun recapito necessario. Scegli cinque risposte per un piano preliminare di installazione.
IL TUO PIANO APPARE QUI
Abbina la misurazione all’installazione.
Rispondi alle cinque domande per vedere una famiglia di sensori candidata, un approccio di montaggio e considerazioni sull’infrastruttura.
«Non so» è una risposta utile. Le combinazioni incerte vengono sottoposte a una valutazione dell’applicazione.
DALLA PIANIFICAZIONE ALL’INSTALLAZIONE
Richiedi una valutazione dell’installazione.
Parlaci della tua azienda idrica e dell’obiettivo di monitoraggio. Le tue risposte al selettore sono incluse automaticamente; i dettagli tecnici sono facoltativi.
Halogen può valutare insieme misura, montaggio, alimentazione e comunicazioni. Hardware finale e disponibilità richiedono conferma.
Rivedi o modifica le mie risposte al selettore ↑Vuoi discutere le caratteristiche del sito? 775.832.0495
STIMA DELL’ACQUA DEL CAMPIONE ALLO SCARICO
Quanta acqua di campionamento potresti evitare di inviare allo scarico?
Inizia dalla portata di scarico misurata. I valori precompilati sono un esempio illustrativo, non specifiche Halogen o risparmi promessi. Inserisci la portata effettiva di scarico residuo dell’installazione proposta. Includi l’acqua di trasporto scaricata separatamente e i bypass di condizionamento, conteggiando ogni scarico finale una sola volta. Usa una media dell’intero ciclo per gli scarichi intermittenti; conteggia una linea del campione condivisa una sola volta, anche se serve più sensori.
Riduzione netta annuale stimata
994,806 litri
262,800 galloni statunitensi all’anno
Scarico di riferimento: 994,806 L/anno
Scarico proposto + acqua di servizio aggiuntiva: 0 L/anno
Galloni annuali = portata del campione in galloni al minuto × 60 × ore operative al giorno × giorni operativi all’anno. Il riferimento è lo scarico continuo del campione dell’analizzatore durante quelle ore operative. L’installazione diretta in tubazione può eliminare quello scarico dove fattibile; imposta a zero la portata di scarico proposta solo quando l’installazione lo consente.
Formula: (portata di scarico attuale − proposta in L/min) × 60 × ore/giorno × giorni/anno × punti − litri/anno aggiuntivi di manutenzione proposti.
Utilizza calcoli separati per punti con programmi o portate diversi. Solo acqua di campionamento dell’analizzatore. I potenziali risparmi da spurgo richiedono evidenze prima/dopo specifiche del sito e non sono inclusi. Esclude l’acqua già restituita al sistema e le tariffe. Un risultato negativo significa che la configurazione proposta utilizza più acqua entro questo perimetro.
Come la portata dell’acqua di trasporto modifica la stima dei risparmi →
Chiedi a Halogen di esaminare le mie ipotesi →DOMANDE DAL CAMPO
Prima di specificare.
Perché monitorare oltre l’impianto di trattamento?
Le condizioni possono cambiare mentre l’acqua attraversa tubazioni e accumuli. Il monitoraggio in punti selezionati aggiunge una registrazione tra le visite sul campo, aiutando gli operatori a indagare le variazioni del residuo e a confrontare le decisioni operative con le condizioni misurate.
Il monitoraggio può funzionare in punti a bassa portata o stagnanti?
La documentazione Halogen descrive una pompa interna che muove l’acqua sull’elettrodo per la misura con flusso esterno basso o nullo. Il sensore misura comunque l’acqua nella propria posizione. L’indipendenza dalla portata sull’elettrodo non rende una linea di campionamento isolata rappresentativa della condotta principale di distribuzione.
Come scelgo le posizioni di monitoraggio?
Utilizza l’idraulica del sistema, i residui bassi storici, le stime dell’età dell’acqua e gli obiettivi operativi. Considera condotte principali, terminali ciechi, serbatoi, stazioni di rilancio e interconnessioni. Tieni conto della miscelazione dei serbatoi, del ritardo delle linee di campionamento e dell’accesso per la manutenzione. Questi sensori non misurano direttamente l’età dell’acqua.
E se l’alimentazione di rete non è disponibile?
Richiedi una valutazione dell’alimentazione. La disponibilità di hardware sensore a basso consumo e comunicazioni compatibili deve essere confermata prima di offrire una configurazione a batteria o supportata dal solare. Frequenza di misurazione, intervallo di trasmissione, clima e accesso per la manutenzione influiscono tutti sul bilancio energetico.
Le letture possono collegarsi al nostro sistema SCADA?
La documentazione D20 elenca uscite analogiche 4–20 mA e RS485 Modbus RTU. Conferma la configurazione di controller, sensore e interfaccia, la mappatura dei punti, il cablaggio e la gestione dei dati non aggiornati con il tuo integratore. Altri protocolli e opzioni cellulari richiedono una valutazione della configurazione.
Il monitoraggio può aiutare a valutare lo spurgo?
Sì. Confronta il residuo prima, durante e dopo il lavaggio, insieme alla durata del lavaggio e al volume d’acqua. Il monitoraggio supporta le decisioni; non corregge di per sé la qualità dell’acqua. Il lavaggio automatico necessita di controlli compatibili e di un’integrazione ingegnerizzata. I risparmi del lavaggio richiedono prove specifiche del sito.
Il monitoraggio del cloro conferma la nitrificazione?
No. Un calo del cloro residuo da solo non conferma la nitrificazione. L’indagine può includere ammoniaca, nitrito/nitrato e altre misurazioni, insieme alla storia operativa e alle procedure dell’azienda idrica.
Il monitoraggio online sostituisce il campionamento richiesto?
Non automaticamente. Segui le procedure applicabili di campionamento istantaneo, analisi di laboratorio, calibrazione e verifica. NSF/ANSI 61 riguarda il contatto con acqua potabile; non stabilisce l’accuratezza della misurazione né autorizza automaticamente la rendicontazione di conformità.
Quali informazioni sono necessarie per raccomandare un’installazione?
Inizia da azienda idrica, recapiti, posizione, obiettivo e disinfettante. Dimensione/materiale della tubazione, pressione operativa, alimentazione, comunicazioni, tubazioni accessibili e drenaggio aiutano a perfezionare il piano. Per le stazioni di pompaggio, includi funzionamento della pompa, eventuale PRV e accesso a monte/a valle. Condividi ciò che sai; la valutazione ingegneristica può risolvere il resto.
CONTINUA A ESPLORARE
Contesto tecnico per la tua valutazione.
Famiglie di sensori
Halogen utilizza la misura amperometrica del cloro a elettrodo nudo. MP-5F è il nome attuale della famiglia del cloro libero; le versioni precedenti MP5 e MP5-A compaiono nei manuali più vecchi. Conferma pH, temperatura, conducibilità e ORP opzionale rispetto al modello selezionato. La documentazione MP-TOTAL descrive cloro totale e monoclorammina; la disponibilità attuale richiede una valutazione.
Famiglia MP-5F per cloro libero ↗Informazioni applicative MP-TOTAL ↗Manuale di uso e manutenzione MP5A ↗H2 identifica l’estremità meccanica del sensore; H3 identifica la generazione della scheda elettronica. Conferma la configurazione completa prima di ordinare.
Risorse di installazione e sul campo
Dati tecnici del controller D20 ↗Applicazioni di monitoraggio remoto ↗White paper sulla qualità dell’acqua nella distribuzione ↗Documento per i dirigenti delle aziende idriche ↗White paper sull’acqua non fatturata ↗Casi di studio dei clienti ↗Risorse EPA per la pianificazione
Indicazioni generali sui sistemi di distribuzione e sul monitoraggio online per i team delle aziende idriche.
Strumenti e risorse per il sistema di distribuzione dell’acqua potabile ↗Risorse per il monitoraggio online della qualità dell’acqua ↗Risorse gratuite
Risorsa gratuita
Quaderno operativo sui punti ciechi della distribuzione
Excel + guida di 1 pagina. Circa 30 minuti con il tuo elenco di siti.
Ottieni la cartella di lavoro gratuitaUna prova. Quattro stazioni di rilancio. Un percorso più semplice per l’operatore.
Da una prova a quattro stazioni di rilancio: Whittier riferisce oltre due anni di esperienza MP5, nessuna calibrazione dall’installazione e un monitoraggio del cloro senza reagenti che mantiene brevi le visite degli operatori.
Leggi la storia di successo di Whittier →
