MP-5F per cloro libero
Per il monitoraggio del cloro libero residuo. La scheda tecnica dell’inserzione in pressione elenca i codici d’ordine MP5A / MP-D per la configurazione cloro libero.
Esplora questo sensore →Monitoraggio del cloro direttamente in tubazione
Mantieni in servizio la condotta principale.
Misura dove conta.

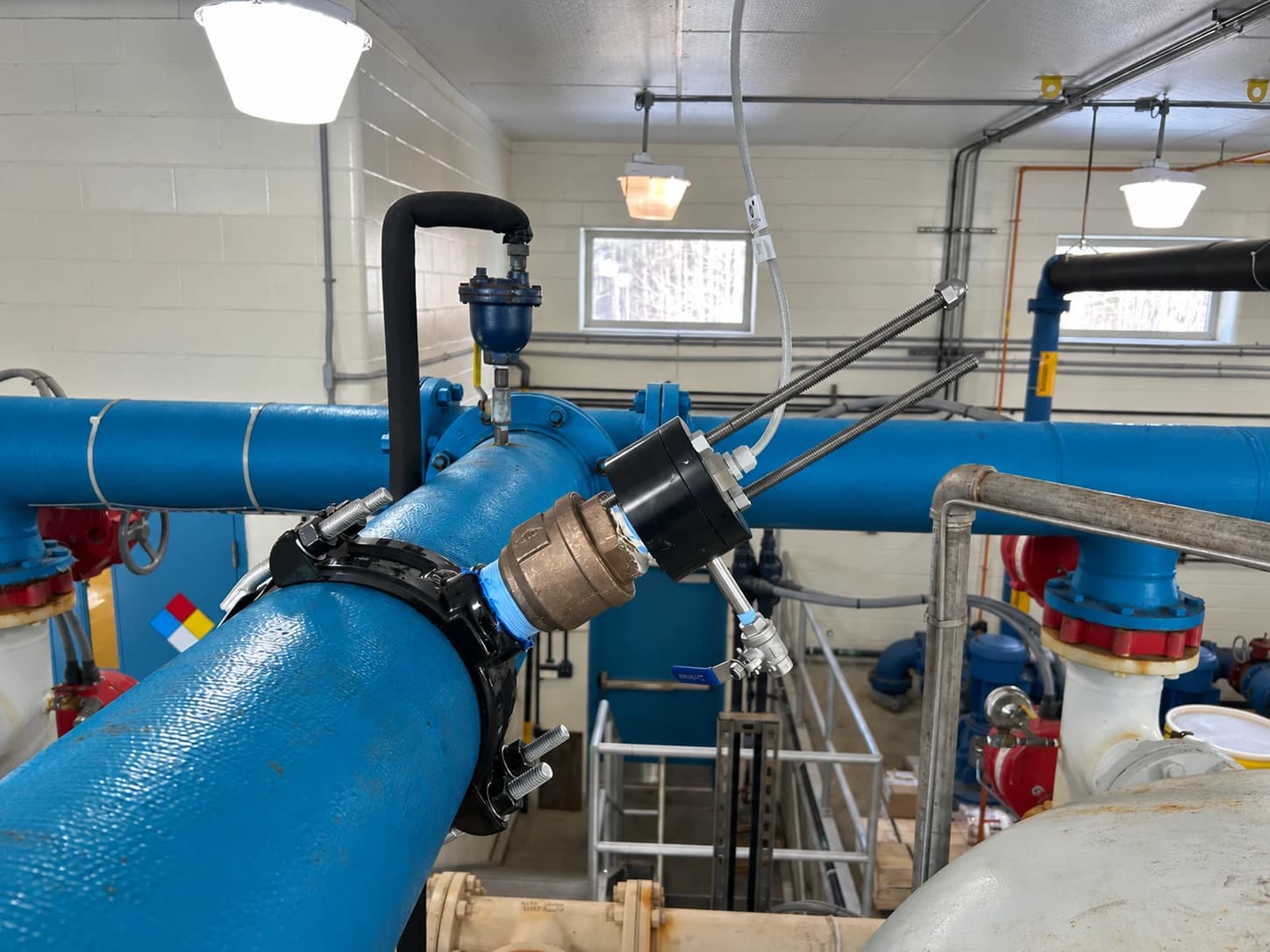

Le configurazioni a inserzione in pressione portano il monitoraggio del cloro libero MP-5F o MP-Total direttamente nel tuo sistema idrico. Installa ed effettua la manutenzione del sensore attraverso la valvola di isolamento e l’assieme di estrazione specificati mentre la linea rimane in servizio.
Cloro libero e totale · Esempi di installazione sul campo
4 pollici e oltre
Tubazioni di distribuzione
2 pollici
Valvola di presa specificata
145 psi / 10 bar
Pressione massima approvata dell’assieme
Conferma la configurazione completa di sensore, valvola, collare e tubazioni per il sito. Temperatura standard del campione MP5 e MP-Total: 0–45°C; temperatura ambiente di esercizio: −10–55°C.
Dalla tubazione alla lettura
Il punto di rilevamento rimane nella tua acqua.
Il sensore si estende attraverso il collegamento della tubazione per misurare nell’acqua di processo. Una valvola di isolamento e un estrattore compatibili forniscono un percorso controllato per l’inserimento e il recupero.
- Misura nel punto di monitoraggio. Evita di trasportare un campione a un pannello di analisi separato.
- Evita un flusso dedicato di campione allo scarico. La misura diretta mantiene l’acqua monitorata nel processo.
- Pianifica la manutenzione. Prevedi spazio per l’estrattore completo e segui il manuale dell’assieme specificato.
Confronta inserzione in pressione, raccordo a T, immersione e flusso laterale →
Dove può essere installato?
Dalle colonne montanti ai pozzetti. Scoprilo sul campo.
Queste installazioni mostrano come sensore, valvola, estrattore e apparecchiature vicine si inseriscono in infrastrutture reali. Apri qualsiasi foto per osservarla più da vicino.
Visualizza la foto completa ↗Colonne montanti collegate al serbatoio
Una colonna montante può fornire un punto di monitoraggio accessibile. Conferma la direzione del flusso e se questa posizione rappresenta l’acqua che devi misurare.
Visualizza la foto completa ↗Pozzetti interrati
Whittier misura direttamente nella condotta principale. Pianifica lo spazio di lavoro, il drenaggio, la protezione dei cavi e l’accesso all’assieme completo.
Visualizza la foto completa ↗Locali tubazioni esistenti
Integra il punto di rilevamento nell’infrastruttura esistente, lasciando spazio attorno alle valvole adiacenti e sufficiente accessibilità per la manutenzione.
Visualizza la foto completa ↗Stazioni di rilancio
Il sensore rimane sulla tubazione di processo mentre il display D20 viene posizionato dove gli operatori possono leggerlo.
Visualizza la foto completa ↗Accesso per la manutenzione sulla parete del serbatoio
Questo esempio sul campo mostra l’accesso dello strumento di rimozione presso la parete di un serbatoio. Conferma la geometria del collegamento, il supporto e la lunghezza di inserimento del sensore richiesta per ciascun progetto.
Visualizza la foto completa ↗Configurazioni delle apparecchiature remote
Pianifica insieme protezione dall’umidità, alimentazione e comunicazioni. L’elettronica e l’involucro selezionati devono essere adatti al sito.
Visualizza la foto completa ↗Nel punto di monitoraggio del pozzo
L’esempio sul campo pubblicato da Lakewood mostra la misura diretta in tubazione. Leggi il caso di studio per i risultati operativi specifici del sito.
Le foto mostrano siti e generazioni di hardware diversi; non dimostrano che ogni sensore raffigurato sia MP-Total. Seleziona la chimica e la configurazione di montaggio per la tua applicazione.
Scegli la chimica. Poi scegli il montaggio.
MP-Total
Per il monitoraggio di cloro totale, monoclorammina e cloro libero. Il codice d’ordine standard per inserzione in pressione è MP-T-H2WT-P; le configurazioni estese utilizzano MP-T-H2WT-P-L2 o -L3.
Esplora questo sensore →Pianifica l’installazione
Un buon punto di misura comprende lo spazio per la manutenzione.
L’estrattore ritrae il sensore attraverso la valvola di presa specificata da 2 pollici. I sensori prolungati da 4 e 6 pollici richiedono i corrispondenti kit di estrazione RMR-WT-L2 e RMR-WT-L3.
Utilizza la procedura di installazione attuale per il tuo assieme esatto. L’orientamento della tubazione da solo non determina l’idoneità: verifica direzione del flusso, direzione dello scarico del sensore, una cella di rilevamento completamente allagata e la profondità di inserimento richiesta.
Inviaci i dettagli della tua installazione
- Dimensione, materiale, pressione e temperatura dell’acqua della tubazione
- Linea orizzontale o colonna montante, con direzione effettiva del flusso
- Valvola, adattatori, spessore della parete e lunghezza di inserimento richiesta
- Foto con spazio libero per l’estrattore e gli attrezzi di manutenzione
- Alimentazione disponibile, posizione del display e comunicazioni
Porta con te i dettagli.
