Monitoraggio della qualità dell’acqua a batteria con connettività cellulare per siti senza alimentazione, senza rete e con un programma pianificato di manutenzione in loco. Installa con il BTSB Smart Box presso serbatoi, cisterne remote, aree di sosta, campeggi e punti di distribuzione rurali.
Sensore. Smart Box. Alimentazione a batteria.Un assieme connesso per pianificare il tuo sito di monitoraggio remoto.
Risposta rapida
Come posso monitorare il cloro in siti remoti o fuori rete?
Un sensore a basso consumo, una batteria e un’interfaccia BTSB idonei possono monitorare un sito remoto senza alimentazione di rete. Scegli insieme la specie residua, l’intervallo di misurazione, l’intervallo di trasmissione e il percorso di comunicazione. La durata della batteria dipende da capacità, temperatura e ciclo di lavoro; mantieni le verifiche di riferimento e prevedi separatamente il budget per parti di manutenzione e dati.
Specifico del sito
Intervallo di manutenzione della batteria
5
Parametri misurati
NSF-61
Componente certificato
Specifico del modello
Piano di manutenzione
BROCHURE GRATUITA DEL PRODOTTO MP-TOTAL
Tre misurazioni del cloro. Un’unica sonda.
Stai pianificando il monitoraggio di un sistema idrico cloraminato? Ottieni una panoramica concisa di MP-TOTAL, con foto di installazioni reali e sette parametri di qualità dell’acqua in un’unica sonda.
Cloro totale, monoclorammina e cloro libero.
Temperatura, pH, conducibilità e ORP.
Esempi di misurazione senza reagenti, autopulizia e installazione in pressione.
1 pagina. Download PDF. Una rapida panoramica del prodotto da condividere con i team operativi e di ingegneria.
Ottieni la tua brochure gratuita
Compila il modulo per accedere subito al PDF.
Utilizziamo i tuoi dati per elaborare la richiesta di download. Questo modulo non ti iscrive a email di marketing. Informativa sulla privacy.
La sfida della forza lavoro
Le aziende dell’acqua potabile affrontano crescenti difficoltà relative alla forza lavoro. Si prevede che gran parte del personale attuale andrà in pensione nel prossimo decennio, portando con sé le conoscenze consolidate. Tra il 2016 e il 2026, si stima che il 10,6% dei lavoratori del settore idrico andrà in pensione o passerà a un altro settore.
Siti non presidiati come campeggi, aree di sosta e parchi di case mobili spesso richiedono l’invio di un tecnico per prelevare manualmente campioni istantanei di acqua potabile trattata. Vi è un’esigenza urgente di ridurre il fabbisogno di personale mantenendo la sicurezza dell’acqua.
Ora esiste un mezzo pratico per monitorare questi siti da remoto — riducendo le visite di campionamento di routine e mantenendo i controlli di riferimento richiesti.
I sensori Halogen sono ideali per il monitoraggio remoto
check_circleSi installa ovunque — inserzione in pressione, immersione, raccordo a T o cella di flusso
check_circleCertificato NSF-61 per il contatto diretto con acqua potabile
check_circlePiano di manutenzione specifico del modello e verifiche di riferimento programmate
check_circleMonitoraggio cloud con notifiche via SMS ed email
check_circleCinque parametri da una singola sonda sensore
check_circleAlimentato a batteria, senza elettricità di rete richiesta
Risultati comprovati
timer_off
2.080 ore di lavoro risparmiate
Un cliente ha risparmiato 2.080 ore di lavoro installando appena 5 sensori MP5 in siti remoti. A un costo orario illustrativo di $50, ciò corrisponderebbe a $104.000 di valore del lavoro, riducendo le trasferte per il campionamento di routine in quei siti. Le verifiche di riferimento richieste rimangono parte del programma di monitoraggio.
route
Oltre 50 sensori nelle aree di sosta autostradali
Un altro cliente ha installato oltre 50 sensori nelle aree di sosta autostradali, sostituendo programmi di campionamento manuale con un monitoraggio continuo non presidiato. Ogni sito funziona autonomamente a batteria con trasmissione cellulare al cloud.
Capacità principali
battery_charging_full
Batteria + BTSB Smart Box
Abbina un sensore Low Power al Bluetooth Smart Box (BTSB) e alla batteria per un funzionamento completamente autonomo — fino a 12 mesi con una sola carica. Il sensore entra in sospensione tra i cicli di misurazione di 4 minuti per risparmiare energia. NON utilizzare il controller D20 nei siti a batteria — consuma troppa energia.
cell_tower
Telemetria cellulare BTSB-IoT
BTSB-IoT (disponibile nelle varianti NA ed EMEA) include un modem cellulare integrato con eSIM. Trasmette dati crittografati al cloud Halogen, al tuo cloud o a entrambi tramite LTE/4G — nessuna infrastruttura di rete locale necessaria.
cloud_sync
Dashboard cloud IoT
Centro di controllo centralizzato per accedere ai dati da qualsiasi luogo. Configura avvisi immediati SMS/email per livelli bassi di residuo. Regola gli intervalli di campionamento (ogni 15 min, ogni ora o ogni giorno) tramite l’app mobile per ottimizzare la durata della batteria.
UNO SGUARDO PIÙ DA VICINO ALL’HARDWARE
Guarda come si uniscono i componenti.

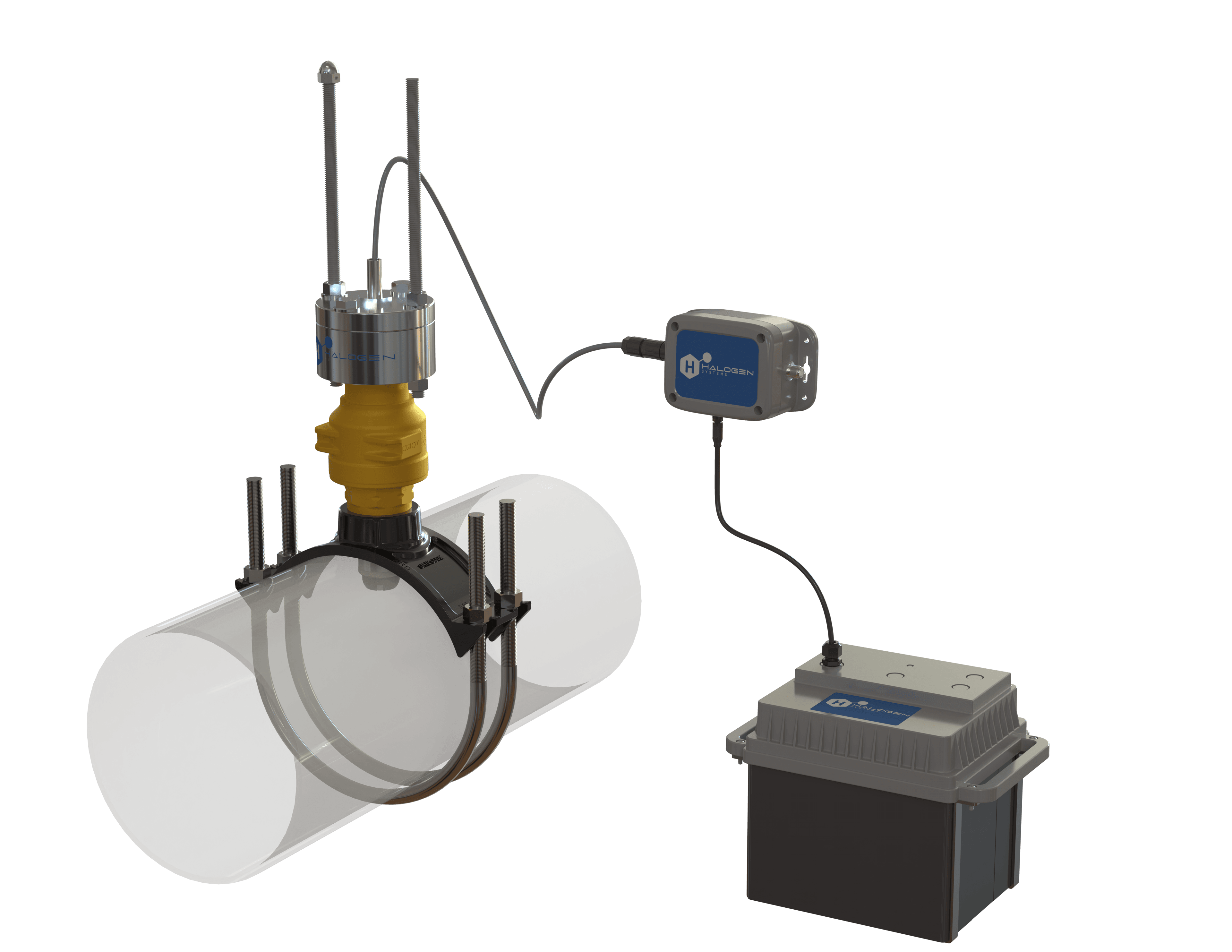

Sensore, modulo Bluetooth e alimentazione

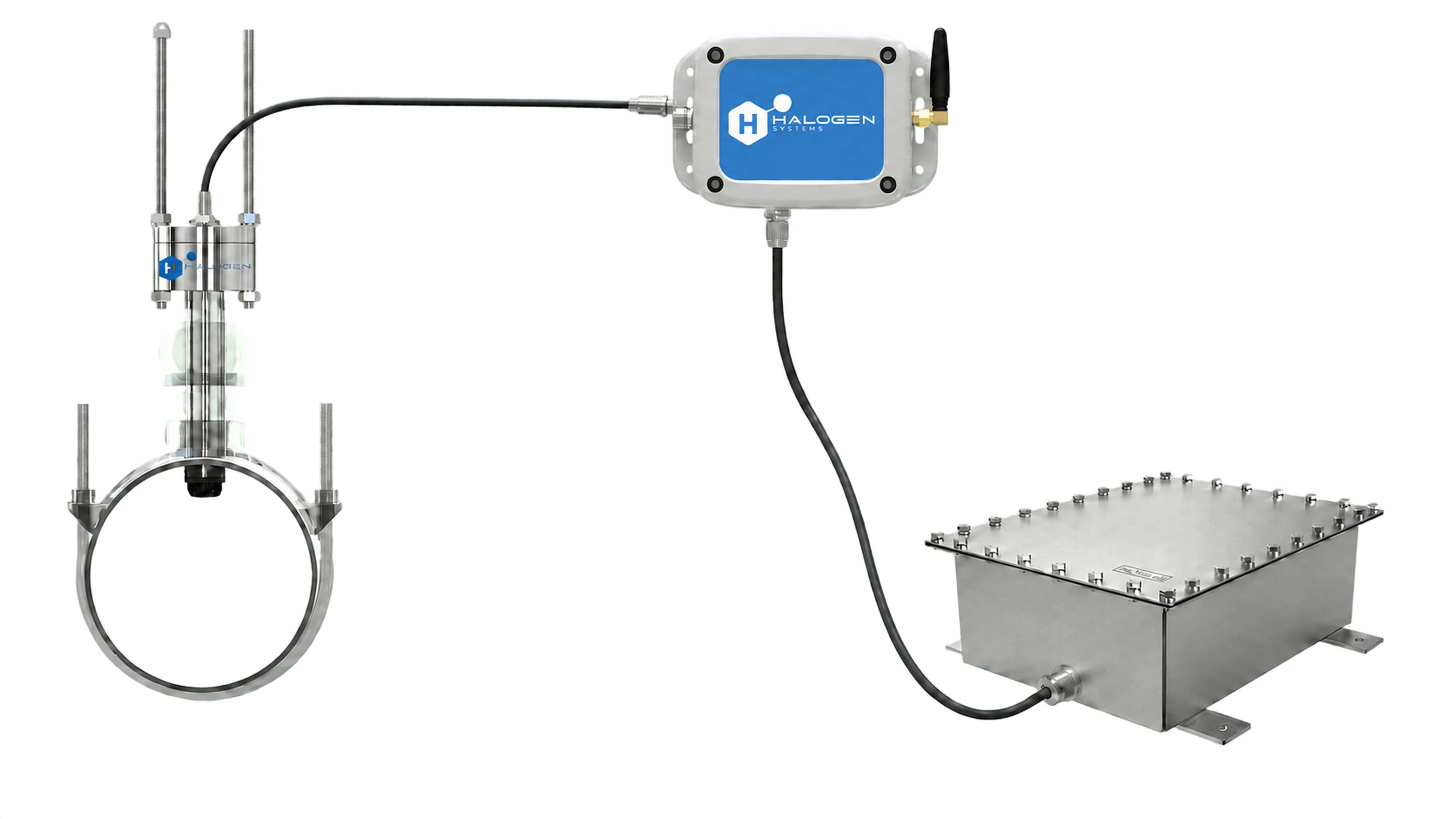

Vista dell’assieme del prodotto che mostra i collegamenti tra sensore, modulo e involucro della batteria.

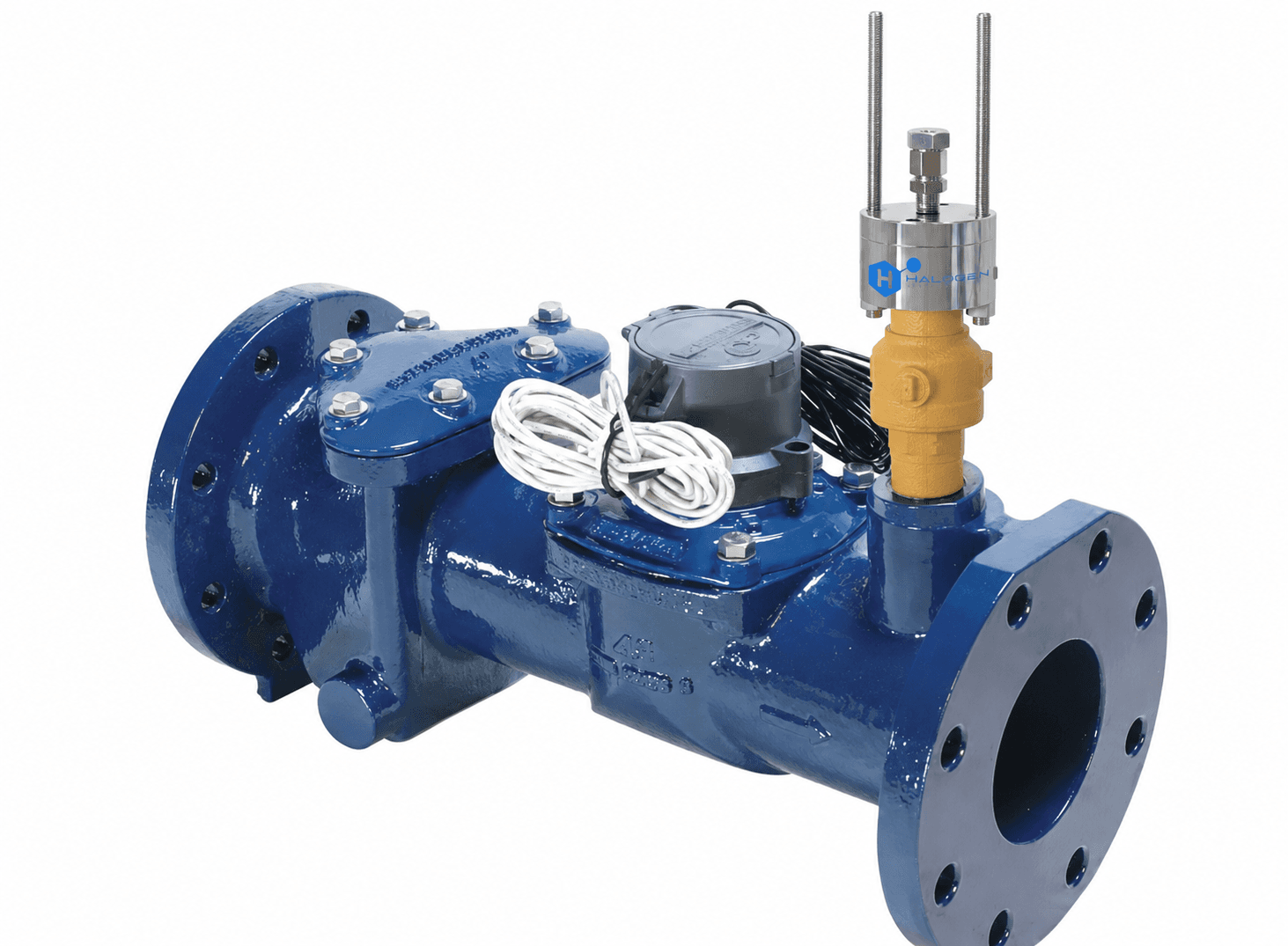

Una vista illustrativa di un sensore a inserzione in pressione su un assieme di contatore dell’acqua. Esamina i requisiti di montaggio e connettività per il tuo sito.
Quattro passaggi dall’apertura della confezione ai dati remoti in tempo reale.
01
01
Installa il sensore
L’inserzione in pressione consente l’installazione in servizio sotto pressione fino a 145 PSI. I sensori a immersione vengono posizionati su una catena o un galleggiante nei serbatoi con cavi fino a 200 ft (approvati NSF-61). Un raccordo a T con attacco a incollaggio da 2″ è l’opzione più economica se la tubazione può essere arrestata.
02
02
Collega il BTSB
BTSB collega il sensore al mondo esterno. Scegli BTSB-IoT per la trasmissione cellulare al cloud, BTSB-420 per l’integrazione Sensus FlexNet AMI o BTSB base con Modbus RTU per gateway di terze parti.
03
03
Scegli la connettività
BTSB-IoT per trasmissione cellulare al cloud, BTSB-420 per integrazione Sensus FlexNet AMI oppure BTSB di base con Modbus RTU per gateway SCADA/IoT di terze parti. Tutti funzionano a batteria.
04
04
Monitora da remoto
Imposta soglie critiche per il basso residuo e ricevi notifiche push immediate. Configura la frequenza di misurazione dall’app mobile — ogni 15 minuti, una volta all’ora o una volta al giorno.
BTSB Smart Box — Scegli la connettività
Ogni installazione remota necessita di una BTSB Smart Box. Scegli la variante adatta ai tuoi requisiti di comunicazione.
BTSB-IoT
Trasmissione cellulare al cloud
Modem cellulare LTE/4G integrato con eSIM. Trasmette al cloud Halogen, al cloud del cliente o a entrambi. Disponibile nelle varianti NA ed EMEA. Funziona a batteria: il sensore entra in sospensione in cicli di 4 minuti.
BTSB-420
Sensus FlexNet AMI
Adattatore 4–20 mA con quattro uscite. Progettato per le aziende idriche che utilizzano l’infrastruttura gateway Xylem Sensus. Si integra direttamente nelle reti AMI esistenti per la lettura automatizzata dei contatori.
BTSB
Bluetooth + Modbus RTU
Smart Box Bluetooth di base. Si collega all’app mobile Halogen per la configurazione in loco e il recupero dei dati. Uscita Modbus RTU per SCADA o gateway IoT di terze parti.
Sensori e opzioni di installazione
Scegli il sensore e il metodo di montaggio adatti al tuo sito.
Modelli di sensori
MP-MONO
PN: MP-MONO
Monoclorammina, cloro libero, pH, conducibilità e temperatura. Ideale per sistemi di distribuzione cloraminati.
MP-5F Cloro libero
PN: MP5
Modello di punta a cinque parametri — cloro libero, pH, ORP, conducibilità e temperatura.
Metodi di installazione
Inserzione in pressione
MP-5F: D-H2WT-P / MP-TOTAL: MP-T-H2WT-P
Installazione in servizio sotto pressione fino a 145 PSI. Utilizzare con il kit di estrazione RMR-WT e la valvola di presa.
Immersione o flusso laterale
MP-5F: D-H2LF-P / MP-TOTAL: MP-T-H2LF-P
Immersione in serbatoi/bacini con cavi fino a 200 ft, oppure uso con il kit cella di flusso FC-02 per flusso laterale.
Raccordo a T in PVC
MP-5F: D-H2MF-P / MP-TOTAL: MP-T-H2MF-P
Opzione più economica quando la tubazione può essere arrestata. Il sensore si incolla in un raccordo a T in PVC da 2″ con adattatore PT-01.
Installazione tipica in pozzetto
Una tipica installazione in pozzetto utilizza un sensore a inserzione in pressione introdotto nella condotta principale, collegato tramite cavo M12 a un BTSB Smart Box montato sulla parete del pozzetto. Dimensiona la batteria utilizzando il ciclo di lavoro del sensore, l’intervallo di trasmissione, la temperatura del sito e la riserva per il servizio.
check_circleIl sensore si inserisce in pressione nella condotta in servizio — nessun arresto necessario
check_circleIl BTSB si monta all’esterno dell’involucro metallico per il segnale wireless
check_circleLa batteria si inserisce nell’involucro impermeabile IP67
check_circleIl caricabatterie solare di mantenimento opzionale prolunga l’autonomia
Calcolatrice della durata della batteria
Seleziona modello del sensore, capacità della batteria e frequenza di misurazione per stimare autonomia della batteria e consumo energetico.
36.7
Mesi Durata stimata della batteria
48
Misurazioni / giorno
0.081
Consumo Ah / giorno
Modalità
Durata
Corrente
Ah / ciclo
Ah / giorno
Fondamentale
5s
0.05 A
0.000069
0.0033
Avviamento
1s
0.479 A
0.000133
0.0064
Cloro + misurazione
44s
0.101 A
0.001234
0.0593
Sospensione profonda (tempo restante)
—
0.0005 A
—
0.0117
Consumo giornaliero totale
50s di attività
—
—
0.0806
Durata della batteria stimata con profondità di scarica (DoD) del 90%, standard per le batterie LiFePO₄.
La durata effettiva della batteria può variare in base a temperatura, frequenza di calibrazione, tempo di interazione BLE e accensioni manuali.
MP-TOTAL presenta un ciclo di misurazione più breve e una corrente di standby inferiore per prolungare la durata della batteria.
Dove installare
Scenari comuni di implementazione per il monitoraggio remoto senza presidio.
water_drop
Bacini e serbatoi remoti
Sensori a immersione su catene o galleggianti, alimentati a batteria con trasmissione cellulare.
fork_right
Terminali ciechi della distribuzione rurale
Inserzione in pressione nelle condotte a terminale cieco dove il residuo di cloro diminuisce — nessuna alimentazione necessaria.
cell_tower
Monitoraggio delle torri idriche
Monitora i livelli di disinfettante nei serbatoi sopraelevati con telemetria cellulare a lungo raggio.
flash_on
Stazioni di rilancio
Monitora il cloro prima e dopo la riclorazione nelle stazioni di pompaggio di rilancio remote.
local_gas_station
Aree di sosta e campeggi
Monitoraggio continuo della conformità presso strutture ricreative e di viaggio non presidiate — comprovato in oltre 50 siti.
home
Parchi di case mobili
Aggiungi il monitoraggio continuo tra i campioni di riferimento programmati nei piccoli sistemi idrici comunitari.
Domande frequenti
Per quanto tempo può funzionare a batteria un sensore di cloro remoto?
expand_more
I sensori Halogen Low Power abbinati alla BTSB Smart Box funzionano per 6–12 mesi con una singola carica della batteria, a seconda della frequenza di misura e della capacità della batteria. Stima l’autonomia dalla capacità utilizzabile della batteria, dalla temperatura, dal ciclo di lavoro del sensore e dall’intervallo di trasmissione; queste durate non sono garantite per ogni configurazione. Il controller D20 NON è raccomandato per siti a batteria a causa dell’elevato assorbimento.
Quali opzioni di connettività esistono per il monitoraggio remoto senza infrastruttura?
expand_more
Tre percorsi di connettività tramite la famiglia BTSB Smart Box: BTSB-IoT (cellulare LTE/4G integrato con eSIM) per la rendicontazione cloud, BTSB-420 per l’integrazione AMI Sensus FlexNet e BTSB base con Modbus RTU per SCADA o gateway IoT di terze parti. Tutte le varianti funzionano a batteria.
I sensori remoti possono essere installati senza fermare la condotta principale?
expand_more
Sì. Il metodo di installazione con inserzione in pressione consente di inserire il sensore in una tubazione in servizio con pressioni fino a 145 PSI senza arrestare il sistema.
Quali parametri di qualità dell’acqua vengono misurati?
expand_more
Un singolo sensore Halogen MP-5F misura cloro libero, pH, conducibilità, ORP e temperatura: cinque parametri da una sonda. La variante MP-MONO aggiunge la misurazione di monoclorammina e cloro totale per i sistemi cloramminati.
Come si accede ai dati dei sensori remoti e quali avvisi sono disponibili?
expand_more
I dati sono accessibili da qualsiasi browser o dispositivo mobile tramite la dashboard cloud Halogen. Gli operatori possono configurare avvisi SMS ed email per basso cloro residuo, avvisi sulla batteria e perdita di connettività. Gli intervalli di campionamento sono configurabili tramite l’app mobile — ogni 15 minuti, una volta all’ora o una volta al giorno.
Quanto costa gestire un tipico sistema di monitoraggio remoto?
expand_more
Prevedi separatamente nel budget parti di manutenzione del modello installato, analisi di riferimento, manodopera, manutenzione della batteria e piano dati. L’A-kit include girante e componenti pH; sostituire annualmente l’intero kit non è un’ipotesi di budget standard. Condizioni estreme dell’acqua possono richiedere sostituzioni più frequenti del componente pH. Il risparmio di manodopera sul campo è specifico dell’installazione; mantieni il programma richiesto di campionamento di riferimento.
Elimina il campionamento istantaneo manuale
Unisciti alle aziende idriche che risparmiano migliaia di ore di lavoro all’anno con il monitoraggio remoto del cloro non presidiato. Contattaci per una valutazione del sito e una raccomandazione di sistema.
Pianifica insieme montaggio, accesso per la manutenzione, alimentazione e comunicazioni. Questo esempio sul campo mostra il sensore e il controller; alimentazione remota e telemetria devono essere selezionate per il tuo sito.
