Pianifica il sistema completo di monitoraggio.
Un sensore è una parte dell’installazione. Questi tre esempi individuano le decisioni di montaggio, alimentazione e interfaccia da includere in un preventivo configurato. Sono supporti concettuali alla pianificazione, non disegni costruttivi approvati né una distinta materiali per ordinare.
Inserzione in pressione in un sito alimentato
- Condotta idrica principale
- Assieme approvato a inserzione in pressione + sensore
- Controller D20
- Ingresso PLC / SCADA configurato
Lista di controllo dei componenti
- Sensore selezionato per specie residua e intervallo
- Assieme approvato a inserzione in pressione, valvola di presa e hardware di estrazione
- Controller D20 e alimentatore specificato
- Cavo compatibile con il modello e hardware di segnale/interfaccia approvato
Conferma prima di ordinare
- Pressione, dimensione della tubazione, materiale e valori nominali dell’assieme
- Accesso al sito e procedura di installazione approvata
- Alimentazione, percorso dei cavi, scala del segnale e configurazione del controller
Monitoraggio remoto a batteria
- Punto di monitoraggio
- Sensore a basso consumo qualificato
- Batteria + interfaccia BTSB
- Percorso cellulare / AMI / gateway approvato
Lista di controllo dei componenti
- Sensore a basso consumo qualificato e assieme di montaggio
- Variante BTSB abbinata al percorso di comunicazione
- Batteria dimensionata, involucro e collegamenti di alimentazione approvati
- Antenna/gateway e servizio configurato dove richiesto
Conferma prima di ordinare
- Capacità utilizzabile, temperatura, ciclo operativo di misurazione e intervallo di trasmissione
- Disponibilità cellulare/AMI e risposta alla perdita di segnale
- Riserva di servizio, verifiche di riferimento e accesso per sostituire la batteria

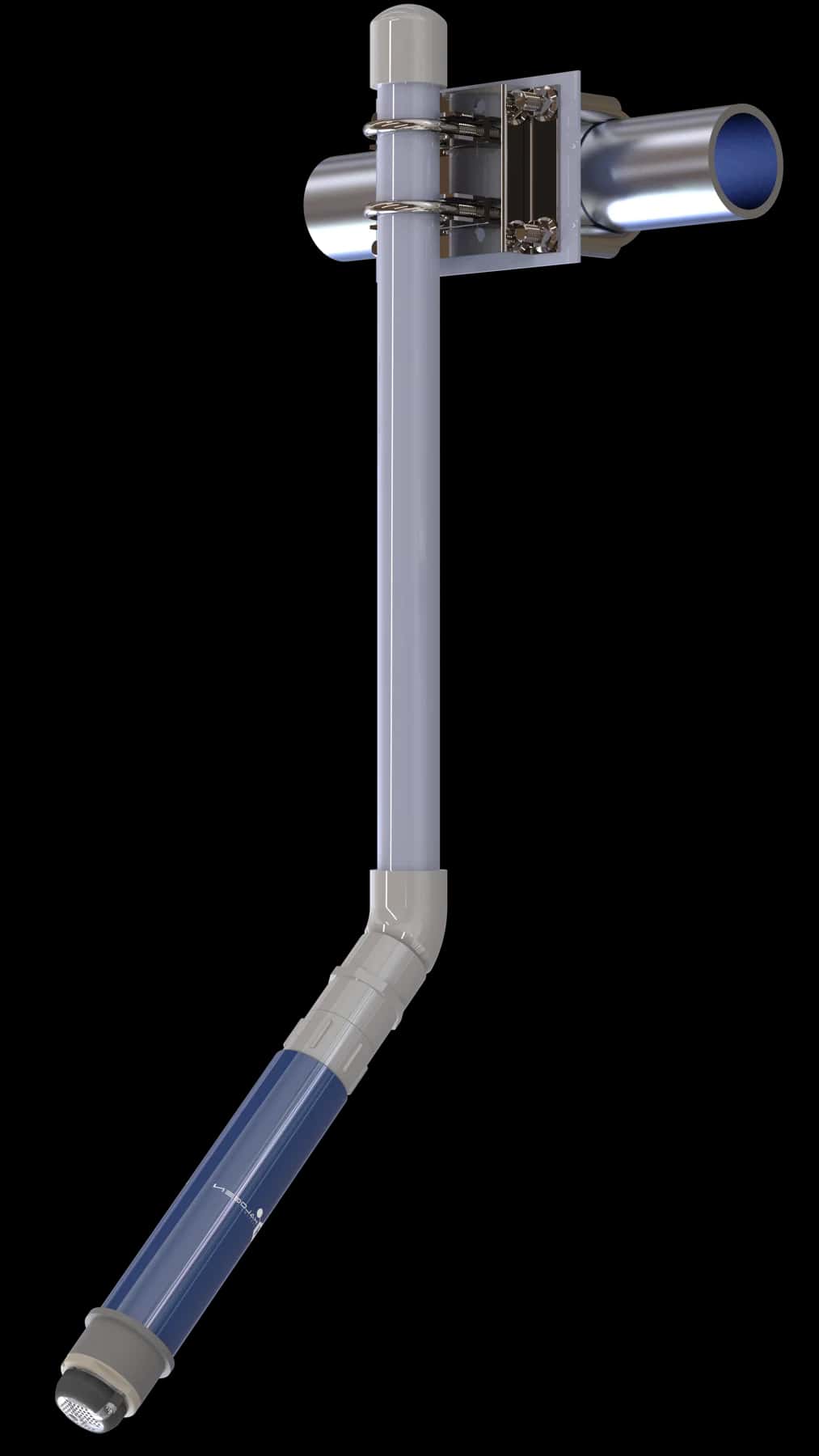

Immersione in serbatoio o vasca di acqua trattata
- Posizione rappresentativa nel serbatoio
- Sensore a immersione qualificato + montaggio
- Cavo verso controller / interfaccia
- Display dell’operatore o sistema di monitoraggio
Lista di controllo dei componenti
- Sensore e configurazione a immersione selezionati per l’acqua
- Configurazione approvata di staffa, supporto e cavo
- D20 per un sito alimentato o interfaccia a basso consumo qualificata separatamente
- Apparecchiature di alimentazione e comunicazione per la configurazione selezionata
Conferma prima di ordinare
- Profondità, materiali a contatto con l’acqua e temperatura approvati
- Posizione rappresentativa, prevenzione dell’aria e accesso per il recupero
- Protezione del cavo, posizione del controller e punto di campionamento per la verifica
Le connessioni dipendono dalla configurazione.
Non dedurre le assegnazioni dei terminali o gli indirizzi dei registri da questi schemi. Usa il manuale del controller, del firmware e della generazione del sensore. Il D20 non è il controller predefinito per un sito alimentato a batteria.
